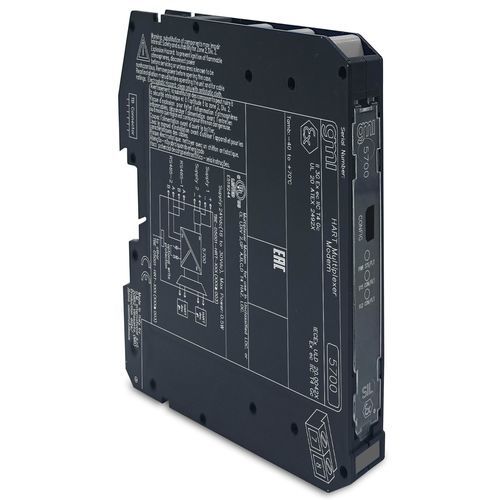

模块多路转换器 5700-110

HART4-20 mARS485

用于终端板的 SIL 3 HART® 多路复用器调制解调器HART® 多路复用器调制解调器最多可连接 HART® 网络中的 256 个智能设备（变送器、I/P、比例阀等）。通过专用设备类型管理器 (DTM)、HART® OPC 服务器或特定资产管理系统，运行基于 FDT 的软件包（PACTware™ 等）的远程 PC 可以对每个设备进行全面识别、配置和监控。通过 RS485 HART® 协议，最多可将 63 个多路复用器调制解调器（16128 个回路）以多点模式连接到 PC，其波特率可通过软件进行配置。该模块可安装在以下终端上。TB(E)-D5001-HRT-003: 与 GMI AI/AO Term.TB(E)-D5001-HRT-004：与安装在导轨上的隔离栅/隔离器或直接现场连接一起使用，4-20 mA 回路信号，AI 卡阻抗 = 250 Ω；- TB(E)-D5001-HRT-005：与安装在导轨上的隔离栅/隔离器或直接现场连接一起使用，1-5 V 回路信号；- TB(E)-D5001-HRT-006：TB(E)-D5001-HRT-007：与安装在导轨上的隔离栅/隔离器或直接现场连接一起使用，4-20 mA 回路信号，AI 卡阻抗 = 100÷150 Ω；- TB(E)-D5001-HRT-007：与安装在导轨上的隔离栅/隔离器或直接现场连接一起使用，4-20 mA 回路信号，AI 卡阻抗 = 0÷50 Ω。在不超过最大通道数的情况下，可将各种类型的终端板组合起来，同时管理不同的接口。HART® 多路复用器调制解调器通过了 SIL 3 认证，不会干扰信号回路。三端口隔离、现场接口/串行接口/电源简化了在定制终端板上的安装技术规格：电源：电压：标称 24 Vdc（18 至 30 Vdc），反极性保护，通过终端板提供。电流消耗：典型值为 20 mA @ 24 Vdc（仅调制解调器），典型值为 40 mA @ 24 Vdc（在全拓扑结构中，使用最大数量的扩展板）： 0.现场接口：通道数：256.HART® 现场设备修订版：5 至 7.写保护：类型：HART® 多路复用器调制解调器 5700 可通过短接端子 7 和 8 进行写保护：串行接口：类型：RS-485 差分对和接地。拓扑结构：多点连接，主/从连接：波特率：1200 至 115200 bps，可通过软件配置：现场接口/串行接口 500 V；现场接口/电源 500 V；电源/串行接口 500 V.环境条件：工作温度：-40 至 +70 °C.最大海拔高度：2000 m a.s.l.存储温度：-45 至 +80 °C.安装：类型：安装在定制 Term.安装位置：安装在安全区域或 2 区，IIC T4 组，或 1 类 2 分区，A、B、C、D 组，T4：宽度 235 毫米，深度 135 毫米，高度 154 毫米：宽度：12.5 毫米，深度：123 毫米，高度：120 毫米。
