插入式接线盒 TBE-D5001-HRT-007

功率塑料

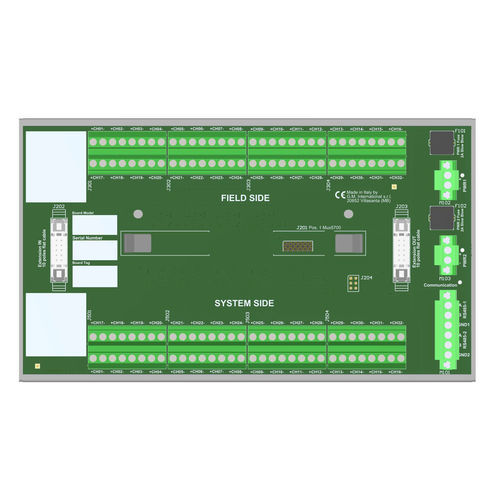

SIL3 HART® Mux Term.带端子输出的端子板（适用于输入阻抗为 0 Ω 至 50 Ω 的 AI 卡）该带外壳的端子板 (TBE) 允许远程监控任何兼容 HART® 的 4/20 mA 现场回路。可通过一个本地安装的 HART® 多路复用器调制解调器 5700 系列和端子台接口连接器实现对相关回路的访问。电路板串联安装在回路中，对发送器和接收器完全透明。该型号适用于连接输入阻抗为 0 Ω 至 50 Ω 的安全 PLC 的 AI 卡。然而，它可以通过附加单元（最多 8 个）进行扩展，以管理 HART® 多路复用器调制解调器 5700 系列的全部 256 个通道。Mux 单元通过 RS-485 接口，通过专用设备类型管理器 (DTM) 连接到运行基于 FDT 软件包（PACTware™ 等）的外部 PC。PC 可与位于不同板上的多个 Mux 单元以多点 RS-485 模式进行通信。HART® 终端板 TBE-D5001-HRT-007 已通过 SIL 3 认证，不会干扰信号回路。TBE 的 24 Vdc 电源与两个插入式端子板相连，用于冗余供电。2HART® 多路复用板最多可连接 32 个模拟信号（可扩展至 256 个）在全拓扑网络中最多可连接 16128 个智能设备适用于输入阻抗为 0 Ω 至 50 Ω 的 AI 卡4/20 mA 回路通过双电容器隔离（防短路）专用端子可连接 RS-485 电缆屏蔽双端子便于 RS-485 电缆多路分插降低电缆安装和维护成本冗余电源为单个 DIN 导轨安装套件提供安装硬件技术规格：位置数：1 x HART® 多路复用器调制解调器 5700 系列最大通道数：单块电路板上有 32 个通道，使用 8 块电路板和 1 个 HART® Multiplexer Modem 5700 系列可扩展至 256 个通道。电压：标称 24 Vdc（20 至 30 Vdc），反极性保护，双接线端子用于冗余供电，带 OR 二极管以混合供电电压：典型值：45 mA @ 24 Vdc，带完整拓扑结构（8 个电路板）。连接（电源）：通过极化插入式断开螺丝接线端子，可容纳最大 2.5 mm² 的端接。保护保险丝：2 A 时滞：32+32个螺钉接线端子，可容纳最大2.5 mm²的端子。通道到通道隔离电压：50 V。附加TB接口连接：2 x 10极公头扁平电缆（需要母头配对连接器）。电缆：扁平电缆CABF022、CABF023、CABF024。工作温度：-40 至 +70 °C。最高海拔：2000 m a.s.l：重量： 约 1.08 kg（+ 50 g 塑料夹或 380 g 金属夹）.位置： 安装在安全区域或 2 区，IIC T4 组，或 1 类 2 分区，A、B、C、D 组，T4.尺寸： 宽度 235 mm，深度 135 mm：宽度 235 毫米，深度 135 毫米，高度 154 毫米。
