插入式接线盒 TBE-D5001-HRT-005

功率塑料

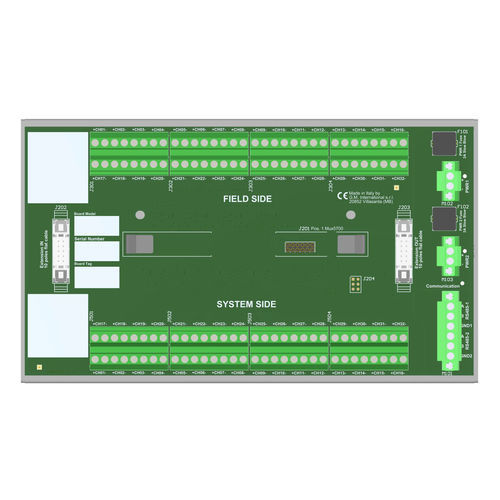

带端子输出的 SIL3 HART® 多路复用器终端板（适用于带 1/5 V 输入信号的 AI 卡）这款带外壳的终端板 (TBE) 允许远程监控任何兼容 HART® 的 4/20 mA 现场回路。可通过一个本地安装的 HART® 多路复用器调制解调器 5700 系列和端子台接口连接器实现对相关回路的访问。电路板串联安装在回路中，对发送器和接收器完全透明。该型号适用于连接需要 1/5 V 输入信号的安全 PLC 的 AI 卡。单个 TBE-D5001-HRT-005 端接板支持 32 个通道。它可通过附加单元（最多 8 个）进行扩展，以管理 HART® Multiplexer Modem 5700 系列的全部 256 个通道。Mux 单元通过 RS-485 接口，通过专用设备类型管理器 (DTM) 连接到运行基于 FDT 软件包（PACTware™ 等）的外部 PC。PC 可与位于不同板上的多个 Mux 单元以多点 RS-485 模式进行通信。HART® 终端板 TBE-D5001-HRT-005 已通过 SIL 3 认证，不会干扰信号回路。TBE 的 24 Vdc 电源连接到两个插入式接线端子上，用于冗余供电。2HART® 多路复用板，最多可连接 32 个模拟信号（可扩展至 256 个）全拓扑网络中最多可连接 16128 个智能设备。485 电缆屏蔽双端子便于 RS-485 电缆的多路传输降低电缆安装和维护成本冗余电源提供用于单个 DIN 导轨安装套件的安装硬件通用位置数1 x HART® 多路复用器调制解调器 5700 系列。单板最大通道数32，使用 8 块板和 1 个 HART® Multiplexer Modem 5700 系列可扩展至 256。电源电压标称 24 Vdc（20 至 30 Vdc），反极性保护，用于冗余电源的双接线端子，带 OR 二极管，可混合电源电压。电流消耗 45 mA @ 24 Vdc，典型值，全拓扑（8 块板）。HART 接口连接 32+32 螺旋式接线端子，可连接最大 2.5 mm² 的端子。环境条件工作温度-40 至 +70 °C 最大海拔高度 2000 m a.s.l.储存温度-45 至 +80 °C。重量约 1.08 千克（+ 50 克塑料夹或 380 克金属夹）.安装位置安装在安全区或 2 区，IIC T4 组，或 1 类 2 分区，A、B、C、D、T4 组.尺寸宽度 235 毫米，深度 135 毫米，高度 154 毫米.技术规格/特性型号TBE-D5001-HRT-005Channels:32（可扩展至 256）电源：标称 24 伏直流（20-30 伏直流）电流消耗：45 mA @ 24 Vdc（典型值，含 8 块电路板）工作温度：-40 至 +70 °C 储藏温度：-45 至 +80 °C 最高海拔：2000 米：DIN 导轨 35 毫米重量：约 1.08 千克（含夹子）尺寸：235 x 135 x 154 毫米235 x 135 x 154 毫米（宽 x 深 x 高）安装位置：安全区或 2 区，IIC T4 组，或 1 类 2 分区，A、B、C、D 组，T4 通道间隔离：支持冗余电源认证：SIL 3、ATEX、IECEx、EMC、Ex、TUV
