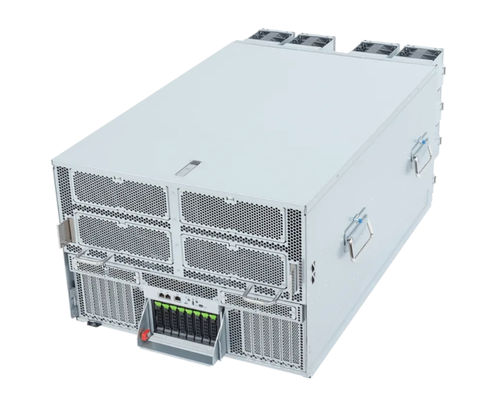

存储服务器 - TO86-SX1-AA04 - GIGABYTE G.B.T Technology Trading GmbH - 网络 / 计算 / GPU

存储服务器 - TO86-SX1-AA04 - GIGABYTE G.B.T Technology Trading GmbH - 网络 / 计算 / GPU - 图像 - 2

存储服务器 - TO86-SX1-AA04 - GIGABYTE G.B.T Technology Trading GmbH - 网络 / 计算 / GPU - 图像 - 3

存储服务器 - TO86-SX1-AA04 - GIGABYTE G.B.T Technology Trading GmbH - 网络 / 计算 / GPU - 图像 - 4

存储服务器 - TO86-SX1-AA04 - GIGABYTE G.B.T Technology Trading GmbH - 网络 / 计算 / GPU - 图像 - 5

存储服务器 - TO86-SX1-AA04 - GIGABYTE G.B.T Technology Trading GmbH - 网络 / 计算 / GPU - 图像 - 6

存储服务器 - TO86-SX1-AA04 - GIGABYTE G.B.T Technology Trading GmbH - 网络 / 计算 / GPU - 图像 - 7

存储服务器 - TO86-SX1-AA04 - GIGABYTE G.B.T Technology Trading GmbH - 网络 / 计算 / GPU - 图像 - 8

添加到我的收藏夹

添加到产品对比表

产品规格型号

类型: 存储, 网络, GPU, 计算
安装类型: 机架式
处理器: Intel® Xeon, AMD
网络: PCIe, 10GbE, 1GbE, NVMe
内存: DDR5 SDRAM
其他特性: 高性能, NVMe, USB 3.0, 模块化

产品介绍

产品系列
ORV3 GPU 服务器 - Intel® Xeon® 6700/6500 - 8OU DP AMD Instinct™ MI355X

亮点

8 x AMD Instinct™ MI355X OAM GPU
双路 Intel® Xeon® 6700/6500 系列处理器（双插槽）
8 通道 DDR5 RDIMM / MRDIMM，32 个 DIMM 插槽（部分 SKU 下 RDIMM 至多 6400 MT/s 1DPC / MRDIMM 至多 8000 MT/s）
2 x 10 Gb/s LAN 端口（Intel® X710-AT2）及 1 x 10/100/1000 Mb/s 管理 LAN
1 x M.2 PCIe Gen5 x4（2280/22110）
前置热插拔 8 x 2.5" Gen5 NVMe 托架
12 个 FHHL PCIe Gen5 x16 扩展槽（来自 PEX89104 / PEX89048）
48 V 至 54 V DC 母线供电方案（OCP 母线供电架构）

关键技术与平台优势

符合 OCP ORV3 / Open Rack V3 的设计，支持机架级母线供电架构与集中 PSU 方案
为高密度 GPU 计算而设计（ORV3 GPU 服务器架构，带模块化 GPU OAM 托盘）
支持 Intel Xeon 6 平台特性：P 核与 E 核、PCIe 5.0、CXL 2.0（按 SKU/QVL）、MRDIMM 支持（部分 SKU）
针对冷通道/热通道机架设计进行的散热与可维护性优化（前端维护、免工具更换）
GIGABYTE 服务器管理功能，便于高效管理与持续运行

随附 / 订购信息

订购编号（含 AMD 模块裸机）：6NTO86SX1UR000AA04*
主板零件号：9MSJ4GD0DR-000*
背板板：9CBPG086NR-00*
I/O 板选项：9COFP332NR-00* / 9COFP340NR-00*

附加说明

MRDIMM 支持及内存频率取决于特定 Intel® Xeon® 6 CPU SKU（MRDIMM 仅在部分 P-core SKU 下支持，1DPC 配置）
CXL 外设支持因产品而异，需按 QVL 验证
若仅安装单个 CPU，部分 PCIe 或内存功能可能不可用

规格 / 技术参数

型号: TO86-SX1-AA04
品牌: GIGABYTE
尺寸 (WxHxD, mm): 537 x 380.5 x 853 (8OU)
主板: MSJ4-GD0
CPU: 双路 Intel® Xeon® 6700 系列或 6500 系列处理器；双处理器，TDP 最多 350 W（若仅安装 1 颗 CPU，部分 PCIe 或内存功能可能不可用）
插槽: 2 x LGA 4710 (Socket E2)
芯片组: System on Chip
内存: 32 个 DIMM 插槽；支持 DDR5 RDIMM / MRDIMM；每颗处理器 8 通道内存；RDIMM: 最多 6400 MT/s (1DPC), 5200 MT/s (2DPC)；MRDIMM: 最多 8000 MT/s（部分 SKU）
LAN: 前置 I/O 板：2 x 10 Gb/s LAN (Intel® X710-AT2) 支持 NCSI；1 x 10/100/1000 Mb/s 管理 LAN
视频: 集成 ASPEED AST2600 (1 x Mini-DP)
存储: 前置热插拔：8 x 2.5" Gen5 NVMe (NVMe 来自 PEX89104)；内部 M.2：1 x M.2 (2280/22110) PCIe Gen5 x4 来自 CPU_1
模块化 GPU: 8 x AMD Instinct™ MI355X OAM GPUs
PCIe 扩展槽: 8 x FHHL x16 (Gen5 x16) 来自 PEX89104；4 x FHHL x16 (Gen5 x16) 来自 PEX89048
前置 I/O (I/O 板): 1 x USB 3.2 Gen1 (Type-C)；1 x Micro USB 用于 BMC UART；1 x Mini-DP；2 x RJ45；1 x MLAN；电源按钮（带 LED）；ID 按钮（带 LED）；重置按钮；系统状态 LED
安全模块: 1 x TPM 接头 (SPI) - 可选 TPM 2.0 套件 CTM010；1 x PRoT 连接器（僅在 RoT SKU 啟用）
系统风扇: 主板：4 x 92x92x38 mm；GPU 托盘：12 x 92x92x76 mm
运行特性: 工作温度 10°C 至 35°C；工作湿度 8% 至 80%（无冷凝）；非工作温度 -40°C 至 60°C；非工作湿度 20% 至 95%（无冷凝）
包装尺寸: 1300 x 800 x 650 mm
包装内容: 1 x TO86-SX1-AA04；2 x CPU 散热片；4 x carriers
零件编号: Barebone with AMD module: 6NTO86SX1UR000AA04*；Motherboard: 9MSJ4GD0DR-000*；Backplane CBPG086: 9CBPG086NR-00*；I/O boards: 9COFP332NR-00*, 9COFP340NR-00*
