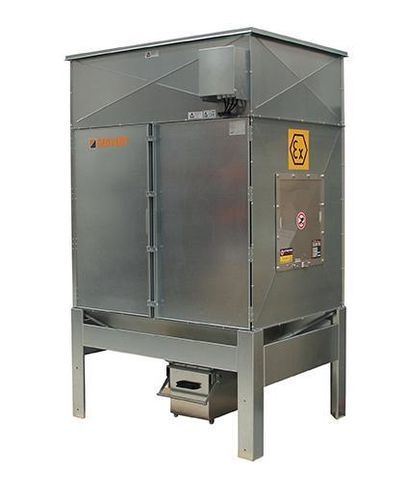

芯式过滤单元 GFX2

带过滤芯粉尘大流量

简要说明
GeoFilter GFX2 是一款符合 ATEX 的除尘过滤单元，专为工业环境中的爆炸性粉尘处理而设计。镀锌钢结构，适用于 21 区和 22 区。采用气动隔膜阀自动清灰，0.3 µm 处过滤效率可达 99.9%。单机风量最高可达 7,200 m³/h；多台组合可达 28,800 m³/h。随货提供 ATEX 控制柜、爆炸膜、阻燃滤芯、ATEX 认证的喷射阀和 25 L 集灰桶。由于冷凝风险，不建议户外安装。

包含内容

• 适用于 21 区和 22 区的 ATEX 合规过滤器，附完整文档和证书。
• 高过滤效率 — 在 0.3 µm 处可达 99.9%。
• 气动隔膜阀实现自动清灰（标准为定时控制；可选压力触发清灰单元）。
• 风量可扩展：单机最高 7,200 m³/h；并联可达 28,800 m³/h。
• 随货配备爆炸膜、ATEX 控制柜、阻燃滤芯和 ATEX 认证喷射阀。
• 镀锌钢耐用结构，含 25 L 集灰桶。
• 适用于铝、镁、面粉等材料产生的爆炸性粉尘。

产品信息
GeoFilter GFX2 是一款模块化工业过滤单元，适用于危险粉尘环境的室内使用。该单元配有内置定时器控制的气动隔膜自清系统；可选压力型清灰单元。典型压降为 1,000–1,500 Pa。可通过并联多台设备提高总风量。产品随完整 ATEX 文档、证书和用户手册一并交付，安装准备齐全。

技术参数（表）
材质：镀锌钢
安装：室内（因结露风险不建议室外安装）
最大风量：1,800 m³/h
3,600 m³/h
5,400 m³/h
7,200 m³/h
电压：230 V
功率：30 W
压缩空气（供给）：6 Bar
压缩空气（消耗）：3 升（每次清灰）
过滤面积：30 m²
60 m²
90 m²
120 m²
进气口连接：ø315 mm
ø315 mm
ø400 mm
ø500 mm
出气口连接：ø315 mm
ø315 mm
2 x ø315 mm
3 x ø315 mm
外形尺寸（长×宽×高）：635 x 935 x 2,035 mm
635 x 935 x 2,035 mm
935 x 935 x 2,035 mm
935 x 1,230 x 2,035 mm
重量：135 kg
135 kg
180 kg
225 kg

特性 / 技术规格

• 材质：镀锌钢。
• 获得 21 区和 22 区的 ATEX 认证。
• 过滤效率：在 0.3 µm 处可达 99.9%。
• 通过气动隔膜阀实现自清（标准为定时控制；可选压力触发清灰）。
• 单台风量：最高 7,200 m³/h；并联可达 28,800 m³/h。
• 典型压降：1,000–1,500 Pa。
• 电气：230 V，30 W。
• 压缩空气：供给 6 Bar，消耗约 3 L/次清灰。
• 过滤面积选项：30 / 60 / 90 / 120 m²。
• 根据型号提供不同进出风口连接选项（ø315 / ø400 / ø500 mm）及多出口配置。
• 尺寸和重量随型号不同（见上方技术数据）。
• 随货提供爆炸膜、ATEX 控制柜、阻燃滤芯、ATEX 认证喷射阀和 25 L 集灰桶。
• 附完整 ATEX 文档和用户手册。
• 因结露风险不建议户外安装。
