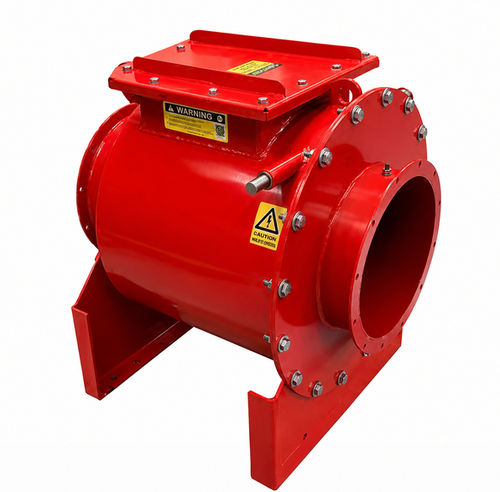

碟式止回阀

用于空气法兰安装用法兰凸缘

概述
Geovent 单向阀是一种通过 ATEX 认证的安全装置，用于防止管道系统中爆炸的蔓延。安装于过滤器与设备之间，爆炸发生时内部阀瓣会机械关闭以隔离受影响区域。该阀在无电源、无传感器、无电子设备的情况下工作，正常运行下几乎无需维护，适用于输送有机或非金属粉尘的水平管道系统。

产品优势

• 适用于可燃粉尘环境的 ATEX 认证安全保护。
• 机械化工作，无需电力。
• 可在新建和既有系统中便捷安装。
• 正常运行下几乎免维护，使用寿命长。
• 正常运行时压损极小。
• 钢制机体，配备 HARDOX 封闭阀瓣。
• 适用于 Ø200 至 Ø600 mm 的水平管道。

结构与适用性
该阀由 16MO3 钢制造，配备 HARDOX HB 400 封闭阀瓣。表面为粉末涂层，RAL 3020（红色）。设计适用于 ATEX 区域 20、21 和 22，以及 St1 分类的粉尘（有机及非金属粉尘）。阀门适用于 Kst 值最高 200 bar·m/s，最大爆炸超压 Pred,max 为 0.5 bar。产品适用于水平管道，直径范围为 Ø200 至 Ø600 mm，可用于室内或室外。

安装与附件
安装采用焊接 FA 法兰，便于快速简便的安装。阀门的爆炸隔离功能不需要电源。可选附件包括位置传感器、粉尘液位指示器以及用于难以接近位置的阀门远程解锁系统。

说明
通过阀瓣的机械自动关闭设计，在爆炸时隔离并保护工厂的其余部分。适用于需要最小压损和可靠被动安全的场合。

特性 / 技术规格

• 材料：16MO3 钢（钢制机体）。
• 闭阀瓣：HARDOX HB 400。
• 表面处理：粉末涂层，RAL 3020（红色）。
• ATEX 区域：适用于 20、21、22 区域。
• 粉尘类型：有机 / 非金属粉尘（St1）。
• Kst 等级：最高 200 bar·m/s。
• 最大爆炸超压 (Pred,max)：0.5 bar。
• 安装：水平管道；焊接 FA 法兰；室内/室外使用。
• 直径范围：Ø200 至 Ø600 mm。
• 最小气流速度：15 m/s。
• 最大气流速度：35 m/s。
• 温度范围：-20°C 至 +60°C。
• 尺寸（示例）：590 x 470 x 510 mm；1,340 x 1,352 x 1,413 mm。
• 重量范围：45 – 294 kg。
• 动力：被动机械操作（闭锁无需电源）。
• 维护：正常运行下几乎免维护。
• 可用附件：位置传感器、粉尘液位指示器、远程解锁系统。
