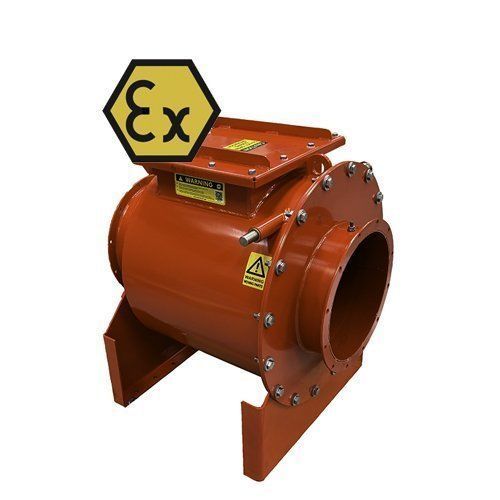

旋启式止回阀 16 series

带法兰凸缘防护钢

产品概述 Geovent 止回阀为 ATEX 认证的安全装置，旨在防止工业风管系统中爆炸的扩散。内部叶片在爆炸过压波作用下机械关闭，以隔离受影响的区段。该阀无需电源、传感器或电子元件，几乎免维护，适用于处理有机或非金属粉尘（St1）的水平管道的室内和室外安装。可供应直径 Ø200–600 mm，正常运行时可将压损降至最低。

产品优势

• 适用于粉尘爆炸环境的 ATEX 认证（20、21、22 区）。
• 机械式止回功能，无需电力。
• 可通过焊接 FA 法兰快速安装于新旧管道。
• 正常运行下维护需求低。
• 正常运行时压降最小化。
• 钢制阀体，闭合叶片为 HARDOX HB400。
• 适用于水平管道，直径 Ø200–Ø600 mm；适用 Kst 最高可达 200 bar·m/s。

产品信息 由 16MO3 钢制造，配备 HARDOX HB400 闭合叶片，表面为粉末喷涂（RAL 3020 红色）以防腐蚀。该阀获得 ATEX 20、21、22 区认证，适用于处理有机和非金属粉尘（St1）的系统。通过焊接 FA 法兰进行安装；无需电源。可选配件包括位置传感器、粉尘液位指示器以及用于安装在难以到达位置阀门的远程解锁系统。

技术参数 材料：钢
安装：室内/室外
最小风速：15 m/s
最大风速：35 m/s
温度范围：-20°C 至 +60°C
尺寸（长×宽×高）：590 x 470 x 510 mm / 1,340 x 1,352 x 1,413 mm
重量：45–294 kg
附加限制：适用于 Kst 最多 200 bar·m/s，Pred,max 0.5 bar（有机/非金属粉尘应用）
