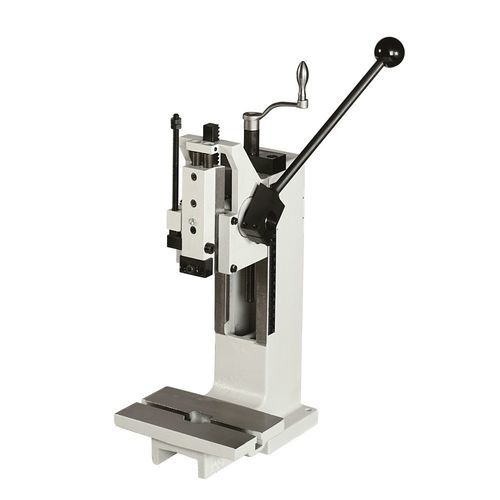

手动压机 4 HZP齿条式手动控制带有操控杆
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 驱动类型
- 手动, 齿条式
- 控制类型
- 手动控制
- 其他特性
- 带有操控杆
- 力度
2.5 kN
- 开口
最少: 70 mm
(3 in)最多: 200 mm
(8 in)- 行程
100 mm
(3.937 in)- 重量
19 kg
(42 lb)
产品介绍
概述
机型4 HZP的手动齿条齿轮压机，适用于精密压制作业。驱动方式：手动。
尺寸（表）
附件 / 供货
附件
滑动台
独特功能
下载（页面上可用的文件名）
参数 / 技术规格
机型4 HZP的手动齿条齿轮压机，适用于精密压制作业。驱动方式：手动。
尺寸（表）
- A2：243 mm
- B：140 mm
- C：344 mm
- D：180 mm
- E：90 mm
- F：60 mm
- G：50 mm
- U：21 mm
- V：Ø 10 H7
- X：70-200 mm
- X1：0-100 mm
- Y：465-600 mm
- 重量：19 kg
附件 / 供货
- 无附件的标准压机
- 带加大喉深的标准压机
- 带加高安装高度的标准压机
附件
- 带法兰的夹紧销
- 机械回程装置
- 精密深度调节 PTE（适配器）
- 带中心孔的定位板
- 符合人体工程学的手柄
- 不带法兰的夹紧销
滑动台
- 加重型滑动台，机械式
- 加重型滑动台，机械式，带锁销
独特功能
- 无游隙可调的棱镜导向，可在不损伤夹紧销的情况下将工件向前取出
- T形螺母 1 x DIN 650 M8x10
下载（页面上可用的文件名）
- HZP 04 Hub100 G0300 ANR18811.zip
- HZP 04 Hub100 G0301 ANR24793.zip
- HZP 04 Hub100 G0302 ANR24796.zip
- PEH HZP 04 Hub100 G0300 ANR22740.zip（位于 Presseinheit 文件夹）
参数 / 技术规格
- 压机类型：齿条齿轮压机
- 操作方式：手动
- 悬伸（overhang）：90 mm
- 安装高度可调：70 mm - 200 mm
- 行程可调：100 mm
- 下死点最大压入力：2.5 kN
- 杠杆操作力，允许最大值：350 N
- 定位孔：Ø 10 H7
- 夹紧件：可拆卸夹紧件
- 防扭导向：棱镜导向
- 导向无游隙可调：通过调整塞
- 手柄位置：右侧，360°可调
- 导向单元高度调节：手摇
- 导向单元每螺钉紧固力矩：60 Nm
- 标准颜色：RAL 7035
- 重量：19 kg
PDF产品目录
该产品还没有PDF产品手册
查看GECHTER的所有产品目录
