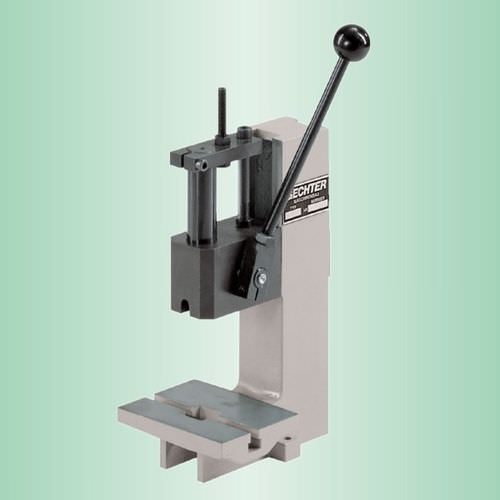

手动压机 2 HZP

齿条式装配装配

产品概述
2 HZP是一款用于工业环境中精密压装、连接和装配作业的手动齿条压装机。它具有可拆卸的夹持件、带防扭功能的圆形导向和可调节的安装高度。标准颜色：RAL 7035。重量：7.5 kg。

尺寸
A2：188
B：85
C：260
D：120
E：70
F：55
G：39
U：21
V：Ø 10 H7
X：85 - 180
X1：0 - 54
Y：365 - 460
重量：7.5 kg

附件

• 标准机型（不含附件）
• 精密深度调节 PTE（适配器）
• 带中心孔的定位板
• 符合人体工程学的手柄
• 无法兰夹紧销
• 带法兰夹紧销
• 机械回程机构

GECHTER 专有

• 无游隙可调棱镜导向。夹持件可向前取出而不损坏夹紧销。（*仅适用于 4HZP）
• T 型螺母 1 x DIN 650 M8x10

技术参数

• 压装类型：齿条压装机
• 操作方式：手动
• 悬伸：70 mm
• 可调安装高度：85 - 185 mm
• 行程：54 mm
• 下止点最大压装力：1.5 kN
• 杠杆操作力，允许最大值：350 N
• 定位孔：Ø10 H7
• 夹持件：可拆卸夹持件
• 方向类型：圆形
• 防扭导向：游隙 ±0.1 mm
• 手柄位置：右侧，360° 可调
• 高度调节机构：手摇
• 导向单元每螺钉紧固扭矩：70 Nm
• 标准颜色：RAL 7035
• 重量：7.5 kg
