液压气动式压机 150 HPPS

成形装配装配

产品概述

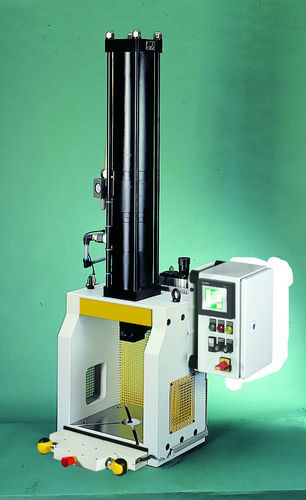

H型框架液气压压力机 HPPS，压入力150 kN。柱导向结构，可拆卸夹紧件，采用液气压缸产生推力。提供控制和安全方案，可集成双手安全控制及 SpiceFlex 模块控制。适用于需要高力和高精度的工业成形、装配和压入作业。

尺寸表
A2: 756
B: 720
C: 522
D: 353
E: 150
X: 303
Y: 1207

底座选项

• X1 = 行程50 mm，其中有效行程6 mm
• X1 = 行程100 mm，其中有效行程6 mm
• X1 = 行程50 mm，其中有效行程12 mm
• X1 = 行程100 mm，其中有效行程12 mm，定制行程长度可按要求提供

附件

• 带插头连接的有线脚踏开关，适用于 SpiceFlex / D‑Con
• 双手安全控制 ZS08
• 双手安全控制 ES07
• SpiceFlex 模块化
• 用于简易双手安全控制的 SE 系列

技术参数

• 压力机类型：H型框架液气压压力机
• 驱动方式：带控制（可选）
• 安装高度：303 mm
• 安装宽度：353 mm
• 行程 / 有效行程：50 mm / 6 mm（可选）
• 压入力（有效行程）：150 kN
• 压入力（进给）：6.5 kN
• 拔出力（回程）：6.2 kN
• 力产生方式：液气压缸
• 工作压力：6 bar
• 定位孔：Ø 25 H7
• 夹具：可拆卸夹具
• 防扭导向：柱导向
• 连接软管：1/2''
• 双手安全控制 ZS08：可选
• 双手安全控制 SpiceFlex：可选
• 标准颜色：RAL 7035
• 重量：420 kg
