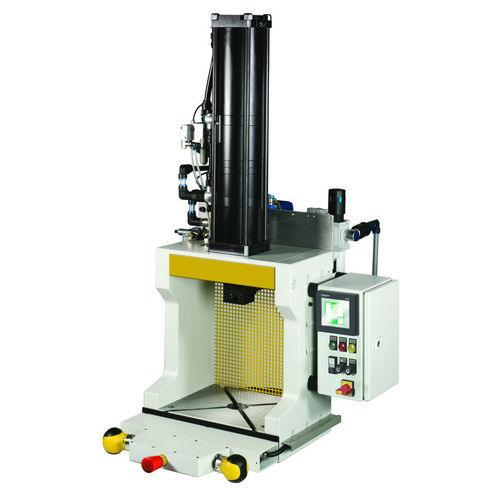

液压气动式压机 500 HPPV

成形压缩装配

产品
H 型框架液压‑气动压力机 HPPV，在力行程可提供 500 kN。适用于需要精确施力且占地紧凑的工业压装、装配和成形工序。

尺寸表
A2: 826
B: 871
C: 670
D: 450
E: 185
X: 360
Y: 1660

规格

• 压机类型：H 型框架液压‑气动压机
• 控制单元：可选
• 安装高度：360 mm
• 安装宽度：450 mm
• 行程 / 力行程：50 mm / 6 mm（可选）
• 压装力（力行程）：500 kN
• 接近力：14 kN
• 回程拔出力：13 kN
• 力产生方式：液压‑气动缸
• 工作压力：6 bar
• 定位孔：Ø 40 H7
• 夹持件：可拆卸夹持件
• 防扭导向：柱导向
• 连接软管：1/2''
• 双手安全控制 ZS08：可选
• 双手安全控制 SpiceFlex：可选
• 标准颜色：RAL 7035
• 重量：520 kg

底座 / 选项

• X1 = 行程 50 mm，其中力行程 6 mm
• X1 = 行程 100 mm，其中力行程 6 mm
• X1 = 行程 50 mm，其中力行程 12 mm
• X1 = 行程 100 mm，其中力行程 12 mm（可按需定制行程长度）

附件

• 双手安全控制 ES07
• SpiceFlex 模块化
• SE 系列，用于简单双手安全控制
• 带插头连接的有线脚踏开关，适用于 SpiceFlex / D-Con
• 双手安全控制 ZS08

技术规格

• 压机类型：H 型框架液压‑气动压机
• 压装力（力行程）：500 kN
• 行程 / 力行程：50 mm / 6 mm（可选）
• 接近力：14 kN
• 回程拔出力：13 kN
• 力产生方式：液压‑气动缸
• 工作压力：6 bar
• 安装高度：360 mm
• 安装宽度：450 mm
• 定位孔：Ø 40 H7
• 夹持件：可拆卸夹持件
• 导向：柱导向（防扭）
• 连接软管：1/2''
• 双手安全控制选项：ZS08（可选）、SpiceFlex（可选）、ES07
• 标准颜色：RAL 7035
• 重量：520 kg
