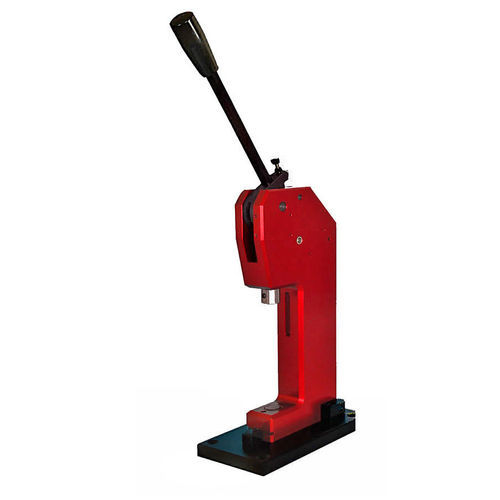

手动压机 CR10/H50装配装配折边
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 驱动类型
- 手动
- 功能
- 装配, 装配, 测试
- 应用
- 工业用途, 用于电连接器
- 结构
- 肘杆
- 控制类型
- 手动控制
- 力度
12 tf
- 开口
22 mm
(1 in)- 行程
17 mm
(0.669 in)- 重量
3 kg
(7 lb)- 总高度
最多: 13 cm
(5 in)最少: 13 cm
(5 in)
产品介绍
产品概述
应用
尺寸表
1: 22 mm
2: 17 mm
3: 126 mm
重量: 3.2 kg
技术参数
选项与附件
- 以最小的体力实现部件连接的恒定精度和速度。
- 符合人体工程学的工作动作，提供更大的压入力。
- 工件在工具中的定位简单且精确。
- 可互换的刀具夹持器，兼容多家厂商的工具。
- 集成回程锁，行程计为可选项。
应用
- 电连接器和端子的压接与加压作业
- 生产单元中的装配与连接操作
- 研发及实验室的夹具和工具测试
- 小批量生产及手工操作任务
尺寸表
1: 22 mm
2: 17 mm
3: 126 mm
重量: 3.2 kg
技术参数
- 型号: CR10/H50
- 压机类型: 手动摇杆压机
- 操作方式: 手动
- 悬伸（Overhang）: 22 mm
- 安装高度: 126 mm
- 行程: 17 mm
- 下死点最大压入力: 12 kN
- 手柄允许最大操作力: 200 N
- 定位孔: Ø10 H7
- 工件夹持: 夹紧螺钉
- 导向类型: 圆形
- 防扭导向: 防扭，间隙 ±0.1 mm
- 手柄位置: 中央
- 标准颜色: 红色阳极化
- 重量: 3.2 kg
选项与附件
- 为您的压接工具定制合适的夹持器
- 可互换夹持器以实现快速更换工具
- 用于工艺追踪的可选行程计
- 兼容多家厂商的工具，便于集成
PDF产品目录
该产品还没有PDF产品手册
查看GECHTER的所有产品目录
