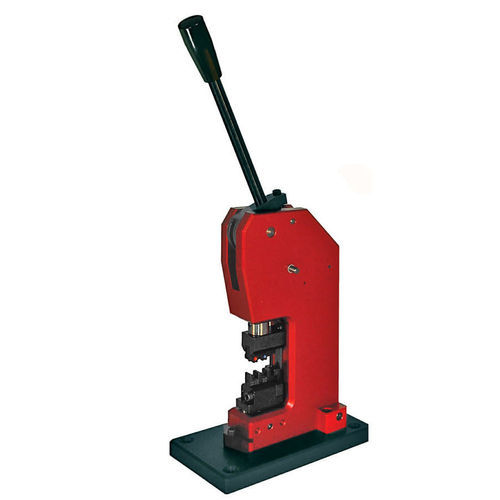

手动压机 CR 10

手动操控装配折边

产品概述
用于压接和连接组件的手动连杆（トグル）压机，提供稳定的精度并降低操作人员负担。

• 符合人体工程学的操作，可在较小肌力下实现更大压入力
• 在模具/工具中对工件进行简便且精确的定位
• 可定制适配您压接工具的专用刀架
• 兼容多家厂商的多种工具
• 刀架可互换，便于快速更换工具
• 工具闭合位置可快速且精确地调节
• 集成回程锁
• 可选配行程计数器

尺寸表
1 — 22 mm
2 — 17 mm
3 — 76 mm
重量 — 3 kg

附件

• WEZAG
• WEZAG（第二种）
• 机械式行程计数器
• 适用于 Pressmaster、AMP 等的刀架（上/下部）

技术参数

• 压机类型：手动连杆压机
• 驱动方式：手动操作
• 伸出长度：22 mm
• 安装高度：76 mm
• 行程：17 mm
• 下死点最大压入力：12 kN
• 杠杆最大允许操作力：200 N
• 定位孔：Ø10 H7
• 夹紧方式：夹紧螺钉
• 导向类型：圆导向
• 防扭导向：防扭，间隙 ±0.1 mm
• 手柄位置：中央
• 标准颜色：红色阳极氧化
• 重量：3 kg
