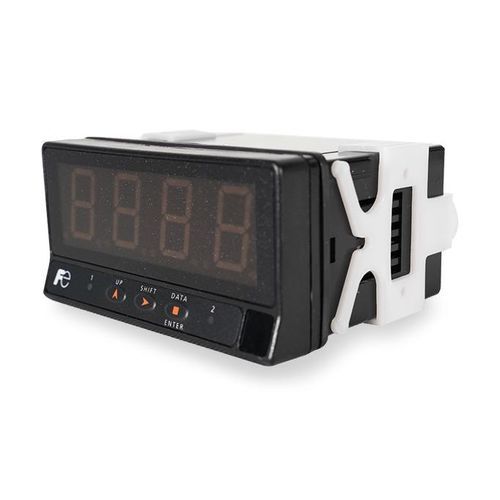

LED式显示屏 FD3100

单色数字4位显示

概述
FD3100是一款用于工艺测量与显示的大尺寸工业4位数码显示器。适用于工业环境中的清晰数值读数，支持多种输入类型。

优点

• 高可视性10,000点红色LED指示
• 4位显示，字符高度20 mm，便于读取
• 紧凑的1/8 DIN 尺寸（96 × 48 × 60 mm）
• 通用电源选项：115/230 Vac、12 Vdc 或 24 Vdc

特性
FD3100接受通用工艺输入（电压、电流、热电偶、RTD、电位器、电阻）以及专用输入（直流电压/电流、频率计/磁传感器/编码器）。完全可编程，输入类型和显示量程可由用户配置。设备提供外部24 V DC传感器供电。可选：最多2个报警阈值，带外部回传至2路继电器输出及面板前端LED指示。所有功能均可通过前面板配置。

技术概要（关键数据）
精度 — 温度系数：100 ppm/°C
升温时间：5 分钟
电源 — AC：115 V/230 V 50/60 Hz (±10%)
电源 — DC：12 V (10.5–16 V) DC；24 V (21–32 V) DC
功耗：3–3.5 W
A/D 转换 — Sigma-Delta，分辨率 ±15 位，速率 25/s
显示分辨率：-1999 至 9999，20 mm 红色LED
工作温度：-10 °C 至 +60 °C
存储温度：-25 °C 至 +80 °C
相对湿度（无冷凝）：+40 °C 下 <95%
最大海拔：2000 m
尺寸：1/8 DIN 96 × 48 × 60 mm
重量：250 g
外壳：UL 94 V-0 聚碳酸酯

技术规格

• 显示：4 位，字符高 20 mm，红色 LED
• 输入（可配置）：电压、电流、热电偶、RTD、电位器、电阻的通用输入；直流电压/电流；频率计/磁传感器/编码器
• 可选报警：2 路继电器输出 8 A（高/低）
• 电源选项：115/230 Vac (±10%) 或 12 Vdc (10.5–16 V) 或 24 Vdc (21–32 V)
• 传感器供电：外部 24 V DC
• A/D 转换器：Sigma-Delta ±15 位，25 次/秒
• 功耗：3–3.5 W
• 工作条件：-10 °C 至 +60 °C；存储 -25 °C 至 +80 °C；湿度<95% 无冷凝；海拔 ≤ 2000 m
• 机械：96 × 48 × 60 mm（1/8 DIN）；重量约250 g；外壳 聚碳酸酯 UL 94 V-0
