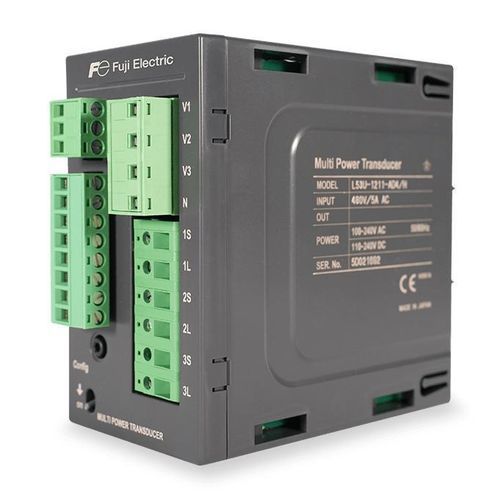

单相电能表 L53U

三相DIN导轨数字

适用领域
适用于低压和中压的单相与三相网络的测量与能源管理，设备通过RS485数字输出将数据传输至监控或能源管理系统。

优点

• 智能：支持监控与运行软件，兼容远程显示
• 通信：RS485（MODBUS）通信，或可选模拟与脉冲输出
• 接线快速简便
• 大型背光显示屏，测量读数清晰可见
• 直接读取测量值与计数值

基本信息
目录号：L53U-1211-AD4
参考价格（视配置而定）：442 €

接线
电压输入：端子排式连接器（适用导线尺寸：≤ 2.5 dia，0.5 - 3.5 mm²，剥线长度 7 - 8 mm）
电流输入：螺丝端子（适用导线尺寸 ≤ 2.4 dia，0.5 - 3.5 mm²，剥线长度 13 - 15 mm）
离散输入、离散输出、模拟输出、Modbus®、辅助电源：端子排式连接器（适用导线尺寸：≤ 2.4 dia，0.5 - 2.5 mm²，剥线长度 7 - 8 mm）

配置
单相（2线/3线）；三相（3线/4线），适用于平衡与不平衡负载

外壳材料
阻燃树脂（灰色）

绝缘
覆蓋电压输入、电流输入、离散I/O、Modbus®/配置口、模拟输出及辅助电源的绝缘

测量变量
电压：1 - N、2 - N、3 - N、1 - 2、2 - 3、3 - 1
电流：1、2、3、N
有功 / 无功 / 视在功率：通道 1、2、3、Σ
功率因数：1、2、3、Σ
电压相角：1 - 2、2 - 3、3 - 1
有功电能：进口 / 出口 / 高费率（峰值） / 低费率（谷值）
无功电能：进口 / 出口 / 滞后 / 超前 / 高费率 / 低费率
谐波含量：Σ，第2至第31次谐波
计数时间：高费率 / 低费率
请求历史：1 至 4

其他特性
用于向监控/能源管理系统传输数据的RS485数字输出（MODBUS）；可配置的模拟与脉冲输出；大型背光显示；兼容监控/配置软件及远程显示设备。

技术参数 / 规格

• 型号：L53U
• 目录号：L53U-1211-AD4
• 接口：RS485（Modbus）、模拟输出、脉冲输出、离散输入/输出
• 显示：大型背光显示，用于测量值可视化
• 接线配置：支持单相与三相（2/3/4线）
• 端子类型：电压与电流输入端子，标注适用导线截面积
• 外壳材料：阻燃树脂（灰色）
• 支持测量：电压、电流、有功/无功/视在功率、功率因数、相角、电能、谐波分析（2–31）、请求历史
• 计数模式：高/低费率
