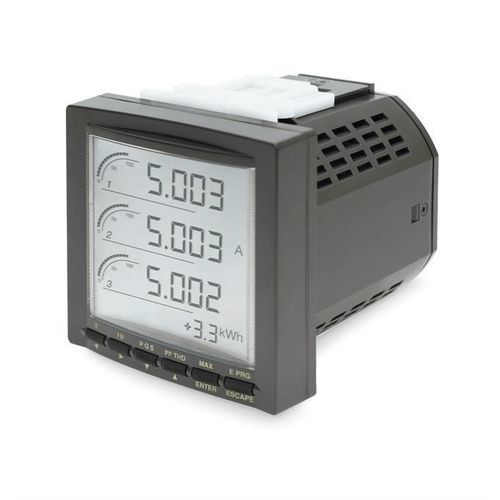

单相电能表 53U

三相面板型RS-485

概述
53U为通信型电能表，支持单相或三相，具有模拟输出和RS485（MODBUS）数字通信。用于低压和中压电网的能耗测量与监控，并可将数据传输至能源管理或监控系统。

应用领域
适用于单相和三相低/中压电网的测量与能源管理应用，可通过RS485向SCADA或能源管理系统发送数据。

优点

• 通信能力：RS485（MODBUS）接口，支持模拟和脉冲输出
• 通用性：支持单相与三相接线方式
• 易于集成：96×96 mm（1/4 DIN）面板嵌入式安装
• 读取清晰：大尺寸背光LCD便于现场核查

功能
可配置的通信电能表，支持多变量测量（电压、电流、有功/无功/视在功率、功率因数、相角、能量收发等）；需求量程和谐波可按需提供。

结构 / 机械与防护
96 mm 方形面板（1/4 DIN）嵌入安装
前面防护等级：IP50
端子/壳体防护等级：IP30
壳体材料：阻燃树脂（灰色）

接线
电压输入：端子块连接器（适用导线截面 0.5 - 3.5 mm²）
电流输入：螺丝端子（适用导线截面 0.5 - 3.5 mm²）
输出/电源：端子块连接器（适用导线截面 0.5 - 2.5 mm²）

配置
单相（2线或3线）；三相（3线或4线），适用于平衡或不平衡负载

绝缘
电压输入、 电流输入、 接点输入、 网络接口/配置器插座、 模拟输出、 接点输出与电源之间具有绝缘（具体依据接口编码）。

测量变量
电压：1-N、2-N、3-N、1-2、2-3、3-1
电流：1、2、3、N
平均电流：1、2、3
功率（有功/无功/视在）：1、2、3、Σ
功率因数：1、2、3、Σ
相角：1-2、2-3、3-1
有功能量（入/出）：Σ；无功能量（感性/容性）：Σ

显示
带LED背光的LCD（支持LED OFF定时器）

文档与软件
提供安装手册、数据表和配置/监控软件，包含详细的电气参数及配置说明。

技术规格

• 型号 / 参考：53U（页面参考：53U-1211-AD4）
• 面板开孔：96×96 mm（1/4 DIN）嵌入式
• 防护等级：前面 IP50；端子/壳体 IP30
• 壳体：阻燃树脂（灰色）
• 接线：端子块与螺丝端子（详见导线截面说明）
• 通信：RS485（MODBUS）；可选模拟与脉冲输出
• 测量：电压、电流、功率、功率因数、相角、能量等；需求量程与谐波按需
• 显示：背光LCD（LED OFF 定时器可选）
• 配置：单相 2/3 线；三相 3/4 线（平衡/不平衡）
