视觉液位计 F170

液体用于危险区域自动

产品描述

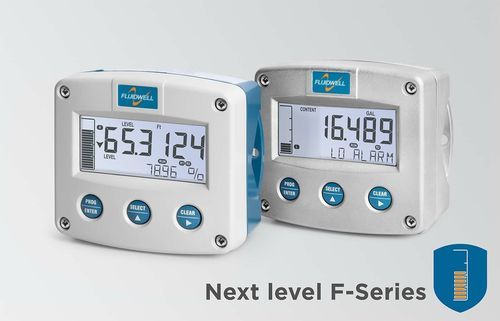

F170 是一款用于现场安装的液位指示器，适用于连续液位监测与信号重传。它接受单路(0)4–20 mA 液位输入（HART 透传），并在带专用条形图的双行显示屏上显示液位/高度、内容量和填充百分比。仪表支持最多四个可配置报警点和最多四个输出，用于本地报警或控制。坚固的外壳和多种通信接口使 F170 适用于严苛的工业和户外环境。

优势

• 连续且精确的液位监测，配备清晰的双行显示和条形图。
• 铝制或 316L 不锈钢坚固外壳（IP65/IP67，Type4X）。
• 采用 Fluidwell “Know one, know them all” 结构，配置直观。
• 安装方式灵活：墙面、管道、面板或直接安装于传感器。
• 报警时红色闪烁 LED 背光便于现场快速识别。

功能

• 四个可配置的报警点：low-low、low、high、high-high。
• 用于液位、百分比或重传信号的条形图和双行显示。
• 输入： (0)4–20 mA（HART 透传）。
• 模拟输出：被动隔离、主动或回路供电的 4–20 mA（可缩放）。
• 最多 4 个被动晶体管输出或重载机械继电器。
• 通信：Modbus（RS485/RS232），可选隔离 RS485。
• USB-C 接口用于即插即用远程配置和 PC 软件编程。
• 电源选项：10–27 VDC（基础）；隔离 12–30 VDC / 12–24 VAC；隔离 115–230 VAC。
• 设置自动备份并支持 HART 透传输入。

应用

• 用于储罐、容器和工艺管线的连续液位测量与信号重传。
• 适用于工业、户外及危险区域的现场安装液位监测。
• 适应恶劣工况：雨、雪、沙尘或盐雾环境，工作温度范围 -40°C 至 +70°C。

技术规格

• 液位输入： (0)4–20 mA（HART 透传）。
• 报警输出：可配置 low-low / low / high / high-high；可选清除功能；最多四个机械继电器。
• 模拟输出：4–20 mA 被动隔离、主动（0）4–20 mA 或隔离回路供电输出；可缩放。
• 电源：10–27 VDC（基础）；隔离 12–30 VDC / 12–24 VAC；隔离 115–230 VAC。
• 传感器供电：24 VDC。
• 通信：Modbus ASCII/RTU；RS232、RS485（2 线）、隔离 RS485；USB-C 仅用于配置。
• 外壳：铝或 316L 不锈钢；IP65 / IP67 和 Type4X 可选。
• 显示：双行显示并带专用条形图；报警时红色闪烁 LED 背光。
• 工作温度：-40°C 至 +70°C。
• 其他：HART 透传输入、参数自动备份、多种安装选项。危险区域选项可用（见技术资料）。
