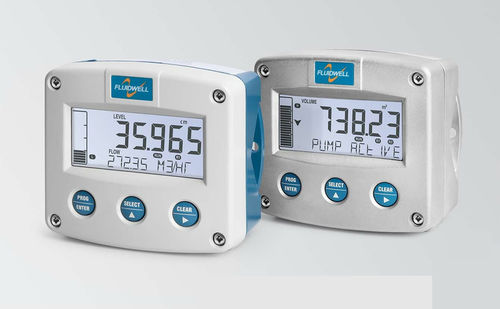

流量计泵控制器 F175

液位流量测量带警报器用于泵管理

产品描述
F175 为一体化泵/液位控制器，具备连续液位监测与双通道开口渠流量测量功能。可通过专用栏状图显示液位/高度或体积，并支持可配置滞后（hysteresis）和设定点的精确泵控制。

优势

• 集成泵控制与液位监测，并可选开口渠流量测量功能。
• 坚固外壳（铝或316L不锈钢，IP65/IP67 / Type4X），适用于户外和工业环境。
• 采用 Fluidwell "Know one, know them all" 配置结构，便于快速调试。
• 多种安装方式：墙面、管道、面板或直接安装于户外传感器。
• 双行清晰显示与栏状图，可显示液位/高度、体积、流量、累积值、填充百分比或报警值。

功能

• 精确泵/液位控制，支持最多4个设定点与4个复位点，滞后可配置。
• 四级报警：低低、低、高、高高，具可视报警及可配置输出。
• 两路开口渠流量计算（线性、表格或溢流/泄流公式），并支持总量累积。
• 栏状图可按液位/高度或体积缩放；报警时红色闪烁LED背光提示。
• 支持自定义液位/高度与体积单位；48点标定表用于罐体/溢流/渠道线性化。
• 1路液位输入：(0)4–20 mA（HART透传），支持 Namur NE43 传感器故障检测并可选模拟输出重传传感器状态。
• 3路远程控制输入可配置，最多4路大功率机械继电器输出用于泵或报警控制。
• 隔离的主动或被动模拟输出 (0)4–20 mA，可缩放至任意量程。
• 通信：Modbus RTU，接口：RS232 / RS485 两线 / 隔离 RS485 两线；USB-C 仅用于配置。
• 即插即用 USB-C，支持 PC 配置（免费软件）并自动备份参数。
• 电源：隔离 12–30 V DC / 12–24 V AC 或隔离 115–230 V AC；传感器供电 24 V DC。

应用

• 连续液位测量并通过标定表计算体积，适用于非线性罐体的体积换算与信号重传。
• 泵控制：支持4点设定与复位、充水/排水功能、泵组选择、按顺序或运行小时切换以及运行小时显示。
• 开口渠流量监测：将液位输入与渠特性结合计算并显示流量与累积值，并可设置报警。
• 适用于污水处理、雨水排放、灌溉渠道、工业排放与防洪系统，提供实时流量信息并支持泵阀与报警的自动控制。

技术规格

• 液位输入：(0)4–20 mA（HART透传）。
• 状态输入：3路可配置远程控制输入（15种功能）。
• 脉冲输出：基于累计器 A/B 和/或采样脉冲的缩放脉冲；类型：可选一路重载机械继电器。
• 报警输出：最多四路重载机械继电器；可配置为低低/低/高/高高或组合；可选清除报警输出。
• 模拟输出：一路隔离被动 4–20 mA 或一路主动 (0)4–20 mA，可按任意量程缩放。
• 控制输出：用于泵控制（充水/排水、组态、按顺序/运行小时选择）最多四路重载机械继电器。
• 电源：隔离 12–30 V DC / 12–24 V AC 或隔离 115–230 V AC。传感器供电：24 V DC。
• 危险区域/本质安全：不可用。
• 通信：Modbus RTU。接口：RS232 / RS485 两线 / 隔离 RS485 两线。USB-C 仅用于远程配置。
• 显示：双行显示，带专用栏状图；报警时红色闪烁 LED。
• 安装：墙面、管道、面板或直接安装在户外传感器；外壳选项：铝或 316L 不锈钢（IP65、IP67 / Type4X）。
