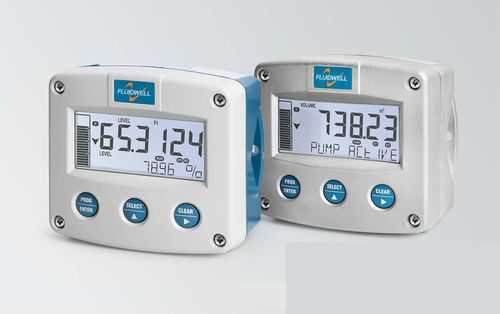

定量泵控制器 F174

铝制

Product description
F174 是一款用于连续液位监测和可靠泵控制的泵与液位控制器。它在清晰的双行显示器和专用条形图上以高度或体积显示液位，并支持带滞后的独立设定点与复位点，最多可独立或成组控制4 台泵。F174 集成报警监测、传感器诊断及灵活通信，便于工艺系统集成。

Advantages

• 多功能泵/液位控制器，支持实时连续液位监测。
• 铝或 316L 不锈钢坚固现场外壳（IP65 / IP67 / Type4X），适用于户外与恶劣环境。
• Fluidwell 一致化配置结构，直观易用，缩短调试与培训时间。
• 多种安装方式：墙面、管道、面板或直接安装于传感器。
• 清晰的双行显示与条形图，显示液位/高度、体积、填充百分比或报警值。

Features

• 支持最多4 个设定/复位点并可配置滞后，提供精确的泵控制。
• 四级报警监测：低低、低、高、高高；包含忽略功能。
• 根据液位/高度或计算体积显示条形图（支持 48 点标定表）。
• 报警时红色闪烁 LED 背光提示。
• 液位/高度与体积单位可定制。
• 1 路液位输入：(0)4-20 mA（HART 透明）。
• 支持 Namur NE43 传感器故障检测，屏幕可视化并可配置模拟重传传感器状态。
• 48 点标定表用于水箱形状线性化补偿。
• 3 路远程控制输入用于触发动作或定义状态。
• 根据实际液位/体积或输入重传提供有源或隔离（被动）模拟输出。
• 可提供最多 4 路高负载机械继电器作为泵或报警输出。
• 完整 Modbus 通信（RS485 / 隔离 RS485 或 RS232）。
• USB-C 即插即用接口，便于远程配置。
• 支持 PC 配置的免费软件，设置可自动备份。
• 隔离电源选项：12–24V AC / 12–30V DC 或 115–230V AC。

Applications

• 配合标定表进行体积计算的连续液位测量，并可进行信号重传或串行通信。
• 具有 4 个设定点/复位点和最多 4 路重载继电器的泵控制；高级泵功能包括充填和排空、泵组选择、按顺序或运行时间交替控制，且可在屏幕显示运行时间。
• 适用于污水与雨水泵站、工业过程系统、灌溉网络、水库管理、水处理、暖通空调、化学加药、排水和增压泵装置。
• 适合现场安装于安全区和恶劣气候环境；工作温度范围 -40°C 至 +70°C（-40°F 至 158°F）。

Caractéristiques / spécifications techniques

• 液位输入：(0)4-20 mA（HART 透明）。
• 状态输入：3 路可配置远程控制输入（11 种功能）。
• 报警输出：可配置为低低、低、高、高高或组合；可选清除报警输出；类型：最多四路重载机械继电器。
• 模拟输出：一路隔离被动 4-20 mA 或一路有源 (0)4-20 mA，可缩放至任意量程；可传输液位/高度、体积或输入重传。
• 控制输出：泵控制用于充填/排空、组态及泵选择；远程控制输出用于重传或强制输出；类型：最多四路重载机械继电器。
• 电源：隔离 12–30V DC / 12–24V AC 或隔离 115–230V AC。
• 传感器供电：24V DC。
• 危险区/本质安全：不适用。
• 通信：Modbus RTU；RS232 / RS485 双线 / 隔离 RS485 双线；USB-C 仅用于配置。
• 显示：双行显示加专用条形图；报警时红色闪烁 LED 背光。
• 传感器诊断：Namur NE43 故障检测，屏显并可配置模拟重传。
• 线性化：48 点标定表用于罐体形状补偿。
• 结构：铝或 316L 不锈钢坚固外壳，防护等级 IP65 / IP67 / Type4X。
• 工作温度：-40°C 至 +70°C（-40°F 至 158°F）。
• 配置：USB-C 即插即用与免费 PC 软件；所有设置自动备份。
