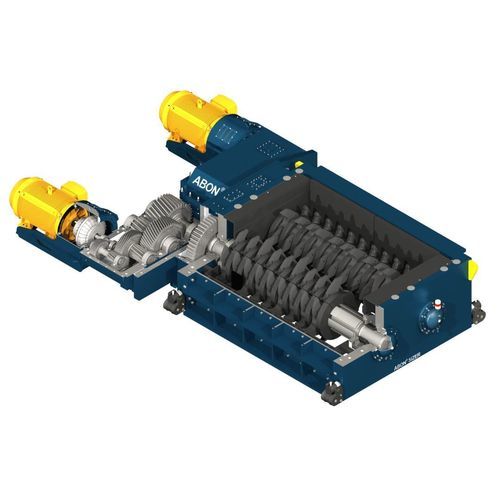

双辊破碎机 RollSizer series

固定式初级大容量

概述
用于矿石一次至四次破碎的辊式整形机，覆盖大块、软质或黏性进料的 ABON® Low Speed Sizer 以及适用于中硬物料的高吞吐量 RollSizer。解决方案侧重于粒型控制、减少细粉、模块化磨损件与便于维护的设计。

主要产品系列

• ABON® Low Speed Sizer — 低辊速、高扭矩、特殊齿形；适用于超大块、软质或黏性物料及矿坑内破碎系统（IPCC）。
• RollSizer — 采用回转辊和可更换破碎段的高吞吐量整形机；适用于中硬及黏性物料的一次、二次和三级工况。

关键优势

• 适应性强：多种尺寸与配置，满足一次、二次和三级破碎需求；可选辊径及齿/段型号。
• 耐磨与维护设计：可更换牙齿与破碎段、外部可调的齿耙、轴槽式牙齿插入以减少停机时间。
• 受控破碎：ABON®通过低端速，RollSizer通过可换段型，有效减少细粉与粉尘，改善下游处理。

应用

• 需要粒型控制和减少细粉的矿石一次、二次和三级破碎。
• ABON®：适用于大块、黏性或软质进料及IPCC配置；RollSizer：适用于更高吞吐量的装置和中硬物料处理。

工作原理

• ABON® Sizer：采用低轴端速度和高扭矩的特殊齿形；物料自破碎室上部进入，被齿轮转轴拉入并破碎至目标粒度（典型端速约为一次0.8 m/s 至三级1.8 m/s）。
• RollSizer：回转辊配可更换破碎段及齿耙选项；通过调整辊间间隙和段几何形状以满足产能与产品质量要求。

设计与维护特性

• ABON®：齿件滑入加工轴槽，可在不拆卸轴的情况下更换；低转速降低动态载荷与磨损；CenterSizer 配置有可调破碎杆及可更换齿尖。
• SideSizers / RollSizer：外向旋转的辊与侧壁配合工作，内置可外部调整的破碎齿耙；辊采用多种可更换破碎段。

型号与对比要点
最大进料粒度（CenterSizer / SideSizer）
480–850 mm（CenterSizer 示例） / 200–300 mm（SideSizer 示例）

代表性产能
至约1,500 t/h（较小 ABON®/RollSizer） / 至约2,500 t/h（较大 RollSizer 示例）；特制方案可达10,000 t/h

代表性总装机功率
55–220 kW（较小/ABON®） / 160–500 kW（较大 RollSizer 示例）

产品专项说明

• ABON®：在低到超高产量应用中得到验证，包含多级布局的 IPCC 项目，产能超过12,000 t/h 的案例。
• RollSizer：可按需定制以满足更高产能和特定产品质量；具体运行变体依据破碎阶段和目标粒度确定。

服务与支持
提供工程、检查、改造、维修与翻新服务，使用认证备件；具备现场装配人员与服务中心支持，适用于 FLSmidth sizers 及第三方设备。

技术规格

• 产品系列：ABON® Low Speed Sizer; RollSizer
• 典型 ABON® 端速：约0.8 m/s（一次）至约1.8 m/s（三级）
• 最大进料粒度（参考）：CenterSizer 示例 480–850 mm；SideSizer 示例 200–300 mm
• 产能（参考）：ABON®/小型 RollSizers 约1,500 t/h；大型 RollSizers 约2,500 t/h；定制方案可达10,000 t/h
• 装机功率（参考）：55–220 kW（较小/ABON®）；160–500 kW（较大 RollSizer）
• 易损件：可互换齿尖（ABON®）、可更换破碎段及侧向齿耙（RollSizer/SideSizer）
• 运行模式：CenterSizer（一次，辊缝向中心）; SideSizer（二次，外向旋转辊与侧壁间缝隙）
