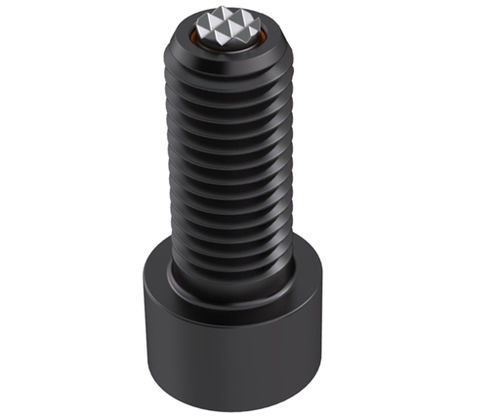

带挡块螺钉 TSH series

不锈钢合金定向滚珠式

产品概述 这些推力螺钉组件可实现直线静态推力，而不将扭矩或径向力传递到接触区域。自由浮动球设计允许推力螺钉继续旋转，而球体保持在接触面上静止，适用于不规则形状或轮廓工件。外壳为合金钢，热处理至Rc 43/46，表面为黑色氧化处理。可更换球由Viton O-ring固定，阻止污染物进入并允许球体旋转。磨蚀面永久熔接在300系列不锈钢垫上，表面纹理相当于100目磨料。单个金刚石颗粒将保持压力传递到非常小且分布均匀的区域，提供优越的夹持力并将表面标记降到最低。金刚石表面具有卓越的耐磨性。可单独订购更换球和O-ring。

特点

• 自由浮动球设计，实现静态推力而不传递扭矩或径向载荷
• 外壳：合金钢，热处理至Rc 43/46
• 表面处理：黑色氧化
• 可更换球由Viton O-ring保留，可排除污染并允许旋转
• 金刚石磨蚀面永久熔接在300系列不锈钢垫上
• 表面纹理相当于100目，提供优越夹持力且标记最小
• 由于金刚石磨料颗粒，具有出色的耐磨性
• 可单独订购更换球和O-ring

零件选项（所选字段） Thread | D | D1 | L | L1 | H | H1 | Swivel Deg | K | Ball Dia | Ball Only Part No. | Load Rating (Lbs)
TSH-0231-FC-DS | 3/8-24 | 1/4 | 9/16 | 1 | 1 | .38 | 3/32 | 28 | 5/16 | 3/16 | BUB-187-FC-DS | 1,763
TSH-0231X1.5-FC-DS | 3/8-24 | 1/4 | 9/16 | 1-1/2 | 1-1/2 | .38 | 3/32 | 28 | 5/16 | 3/16 | BUB-187-FC-DS | 1,763
TSH-0231X2.5-FC-DS | 3/8-24 | 1/4 | 9/16 | 2-1/2 | 1-3/8 | .38 | 3/32 | 28 | 5/16 | 3/16 | BUB-187-FC-DS | 1,763
TSH-0231X2-FC-DS | 3/8-24 | 1/4 | 9/16 | 2 | 1-3/8 | .38 | 3/32 | 28 | 5/16 | 3/16 | BUB-187-FC-DS | 1,763
TSH-0375-FC-DS | 3/8-16 | 1/4 | 9/16 | 1 | 1 | .38 | 3/32 | 28 | 5/16 | 3/16 | BUB-187-FC-DS | 1,763
TSH-0375X1.5-FC-DS | 3/8-16 | 1/4 | 9/16 | 1-1/2 | 1-1/2 | .38 | 3/32 | 28 | 5/16 | 3/16 | BUB-187-FC-DS | 1,763
TSH-0375X2.5-FC-DS | 3/8-16 | 1/4 | 9/16 | 2-1/2 | 1-1/2 | .38 | 3/32 | 28 | 5/16 | 3/16 | BUB-187-FC-DS | 1,763
TSH-0375X2-FC-DS | 3/8-16 | 1/4 | 9/16 | 2 | 1-1/2 | .38 | 3/32 | 28 | 5/16 | 3/16 | BUB-187-FC-DS | 1,763
TSH-0500X1.25-FC-DS | 1/2-20 | 11/32 | 3/4 | 1-1/4 | 1-1/4 | .50 | 3/32 | 28 | 3/8 | 9/32 | BUB-200-FC-DS | 4,527
TSH-0500X1.5-FC-DS | 1/2-20 | 11/32 | 3/4 | 1-1/2 | 1-1/2 | .50 | 3/32 | 28 | 3/8 | 9/32 | BUB-200-FC-DS | 4,527

特性 / 规格

• 系列 / 型号：TSH-FC-DS（磨料金刚石锥，有头设计）
• 外壳材料：合金钢，热处理至Rc 43/46
• 垫片材料：300系不锈钢，永久融合的金刚石磨料
• 磨料纹理：相当于100目
• 球保持：Viton O-ring（阻止污染并允许旋转）
• 球体：可更换（可提供更换球和O-ring）
• 表面处理：外壳黑色氧化
• 预期用途：以最小夹紧压力夹持光滑、易滑动、不规则或轮廓工件
• 承载能力：表中示例（例如，1,763 lbs 和 4,527 lbs，取决于尺寸）
