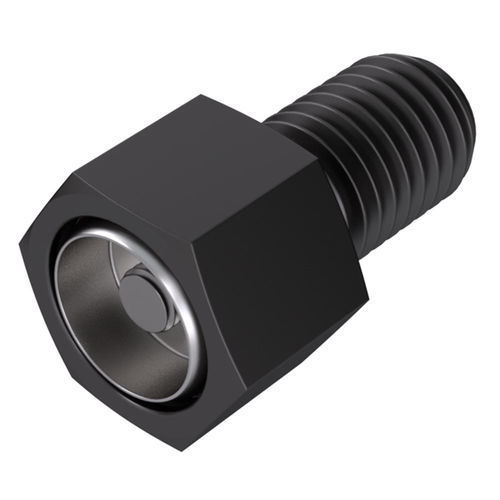

矫平螺钉 BUH series

六角头内六角不锈钢

概述
可更换垫片可旋转，以在不平整表面上实现自我对中。可更换垫片安装于硬化（Rc 58/60）440C 不锈钢球座内，并由锁紧螺钉固定。当垫片磨损或需要不同类型垫片时可更换。外壳由合金钢制成，热处理至 Rc 43/46，表面为黑色氧化处理。下列零件仅为 Swivot 总成，不包括垫片。垫片需单独订购，请选择合适直径的固定抓具垫或支撑垫。

特点

• 可更换垫片允许在不平整表面上自我对中
• 垫片就位于硬化的440C不锈钢球座中（Rc 58/60）
• 垫片通过锁紧螺钉固定，确保定位牢固
• 外壳：合金钢，热处理 Rc 43/46，黑色氧化处理
• Swivot 总成不含垫片；垫片单独销售

可用零件选项（表格表示）
表头：ID - SKU/零件号 - 螺纹 - 可更换垫片直径 (in) - L (in) - H (in) - H1 3/8 in. 垫片时 (in) - H1 1/2 in. 垫片时 (in) - SW (in) - V 度 - K (in) - 球直径 (in) - 载荷额定 (Lbs)
101772 - BUH-0230 - 3/8-24 - 3/8 - 1/2 - 1/2 - 1/8 - 1/4 - 5/8 - 20° - 1/8 - 1/2 - 3,446
101883 - BUH-0231 - 3/8-24 - 3/8 - 1 - 1/2 - 1/8 - 1/4 - 5/8 - 20° - 1/8 - 1/2 - 3,446
101996 - BUH-0231X1.5 - 3/8-24 - 3/8 - 1-1/2 - 1/2 - 1/8 - 1/4 - 5/8 - 20° - 1/8 - 1/2 - 3,446
102097 - BUH-0240 - 1/2-20 - 1/2 - 1 - 5/8 - 1/8 - 1/4 - 13/16 - 24° - 3/16 - 5/8 - 7,178
101965 - BUH-0370 - 3/8-16 - 3/8 - 1/2 - 1/2 - 1/8 - 1/4 - 5/8 - 20° - 1/8 - 1/2 - 3,446
102080 - BUH-0375 - 3/8-16 - 3/8 - 1 - 1/2 - 1/8 - 1/4 - 5/8 - 20° - 1/8 - 1/2 - 3,446
102177 - BUH-0375X1.5 - 3/8-16 - 3/8 - 1-1/2 - 1/2 - 1/8 - 1/4 - 5/8 - 20° - 1/8 - 1/2 - 3,446
102362 - BUH-0500 - 1/2-20 - 1/2 - 1-1/2 - 5/8 - 1/8 - 1/4 - 13/16 - 24° - 3/16 - 5/8 - 7,178
102473 - BUH-0510 - 1/2-13 - 1/2 - 1 - 5/8 - 1/8 - 1/4 - 13/16 - 24° - 3/16 - 5/8 - 5,937
102605 - BUH-0515 - 1/2-13 - 1/2 - 1-1/2 - 5/8 - 1/8 - 1/4 - 13/16 - 24° - 3/16 - 5/8 - 5,937

媒体与文档
本产品的抓具技术资料可用（技术 PDF）。

技术规格

• 垫片座：硬化 440C 不锈钢球座，硬度 Rc 58/60
• 外壳材料：合金钢，热处理至 Rc 43/46
• 表面处理：黑色氧化
• 垫片固定：锁紧螺钉
• 装配：Swivot 总成不含垫片；垫片需单独选择并订购以匹配直径
• 提供多种螺纹和尺寸选项（见上方零件清单）
