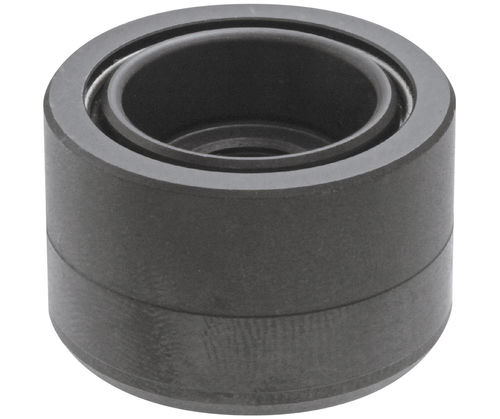

弹簧定位销 CP726 series

可伸缩

概述
该定位接收器与Flex定位销配合使用。两者结合后可安装在夹具基座和板上，以实现精确的定位和装夹，并在转移至新机床或不同工序时提供精确的重复定位。在垂直和水平应用中均可使用。穿通式定位销通过将单个夹紧螺钉穿过销和接收器拧紧，与相应的接收器啮合。此操作会回缩带弹簧的接收器，使夹具板与基座板接触。

材料与表面处理

• 本体：经热处理的4140合金钢
• 本体处理：氮碳共渗处理，黑色氧化表面
• 锥套：4140钢，氮碳共渗处理

应用 / 兼容性
与Flex CP721定位件配合使用。穿通式接收器通过将单个夹紧螺钉穿过销和接收器拧紧来与穿通式定位销啮合，以回缩弹簧式接收器并允许夹具与基座接触。

产品规格（表）

• ID | SKU | 零件号 | T 螺纹（准备孔直径） | D mm | H mm | H1 mm | 提升力 (Lbs) | 使用定位销 | 使用保护盖 | PN
  134351 | CP726-12025 | CP726-12025 | M8x1.25 - Dia 6.8 | 25 (+0.028/+0.018) | 16 | 8 | 121.3 | CP721-12025 | CP726-12025P
• 134352 | CP726-15032 | CP726-15032 | M10x1.50 - Dia 8.5 | 32 (+0.031/+0.021) | 20 | 9 | 134.8 | CP721-15032 | CP726-15032P
• 134353 | CP726-20045 | CP726-20045 | M14x1.50 - Dia 12.5 | 45 (+0.031/+0.021) | 26 | 11 | 175.3 | CP721-20045 | CP726-20045P

媒体与文件
该产品提供产品视频和 PDF 规格表。

特性 / 技术规格

• 型号：CP726（穿通式接收器）
• 预期用途：与Flex定位销（CP721系列）配合用于夹具定位与装夹
• 应用：垂直和水平定位
• 啮合方式：穿通式 — 单个夹紧螺钉穿过销和接收器以回缩弹簧式接收器
• 本体材料：4140合金钢，热处理
• 本体处理/表面：氮碳共渗处理 + 黑色氧化处理
• 锥套材料：4140钢，氮碳共渗处理
• 可用外径（D）：25 mm、32 mm、45 mm（详见各变体公差）
• 相关定位销：CP721-12025、CP721-15032、CP721-20045
• 保护盖（如适用）：CP726-12025P、CP726-15032P、CP726-20045P
• 提升力示例：121.3 lbs、134.8 lbs、175.3 lbs（按变体）
