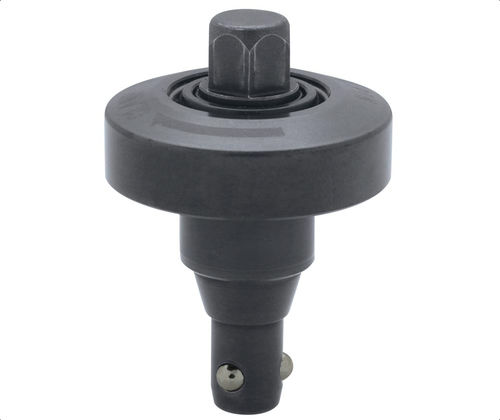

内六角螺钉定位销 CP730 series

杆式攻丝

产品描述
这些定位夹紧紧固件与 Flex 接收器配合使用。安装在夹具底座和工作板上，可实现工装板和夹具的精确定位与可重复定位。提供锥形或直轴版本，本页为六角头紧固件，能够在更换机器或工序时精确重装工装板并保持对准。

材料与表面处理

• 本体：4140 合金钢，氮碳共渗处理
• 夹紧螺钉：4137 钢，经热处理，黑色氧化处理
• 球：52100 钢

性能与重复精度

• 重复精度（水平安装）：±0.008 mm
• 重复精度（垂直安装）：±0.01 mm

产品类型 / 特性

• 紧固件样式：六角头（本页）；亦有锥形或直轴变体
• 预期用途：安装在夹具底座和工作板上用于定位与定位；与 Flex 接收器配合使用

可用零件型号（表）
列：零件编号 | 类型 | 螺纹 | D (mm) | D1 (mm) | D2 (mm) | P.C.D. (Dp mm) | H (mm) | H1 (mm) | H2 (mm) | H3 (mm) | SW (mm) | V (deg) | 夹紧力 (Lbs) | 允许螺钉扭矩 (Lbs) | 定位重复性 (mm) | 使用接收器衬套 (PN)
CP730-0939LH | 锥形 | M4x0.70 - 深度 6 | 39 | 9 | 18 | 30 | 30 | 22 | 9.5 | 12 | 10 | 45 | 382 | 1.4 | 0.008 | CP735-0939L
CP730-0939SH | 直杆 | M4x0.70 - 深度 6 | 39 | 9 | 18 | 30 | 30 | 22 | 9.5 | 12 | 10 | 45 | 382 | 1.4 | 0.008 | CP735-0939S
CP730-1246LH | 锥形 | M4x0.70 - 深度 6 | 46 | 12 | 22 | 37 | 40 | 27 | 14.5 | 14 | 13 | 45 | 674 | 2.9 | 0.008 | CP735-1246L
CP730-1246SH | 直杆 | M4x0.70 - 深度 6 | 46 | 12 | 22 | 37 | 40 | 27 | 14.5 | 14 | 13 | 45 | 674 | 2.9 | 0.008 | CP735-1246S
CP730-1656LH | 锥形 | M5x0.80 - 深度 7 | 56 | 16 | 28 | 45 | 51 | 34 | 19.5 | 16 | 17 | 45 | 1010 | 5.1 | 0.008 | CP735-1656L
CP730-1656SH | 直杆 | M5x0.80 - 深度 7 | 56 | 16 | 28 | 45 | 51 | 34 | 19.5 | 16 | 17 | 45 | 1010 | 5.1 | 0.008 | CP735-1656S

备注

• 设计用于与 Flex 接收器配合使用（每个型号列出匹配的接收器衬套 PN）
• 提供多种头部和轴型；本页显示六角头紧固件变体

技术规格

• 型号系列：CP730
• 重复精度（水平）：±0.008 mm
• 重复精度（垂直）：±0.01 mm
• 本体材料：4140 合金钢，氮碳共渗处理
• 夹紧螺钉材料：4137 热处理钢，黑色氧化处理
• 球材料：52100 钢
• 螺纹选项：M4 x 0.70（深度 6）、M5 x 0.80（深度 7），视型号而定
• 显示的夹紧力范围：视型号而定，为 382 至 1,010 lbs
• 显示的允许螺钉扭矩范围：视型号而定，为 1.4 至 5.1 lbs
• P.C.D.、直径和高度按上表各型号指定
• 典型用途：夹具板；夹具底座上的定位与定向；可重复的机器间安装
