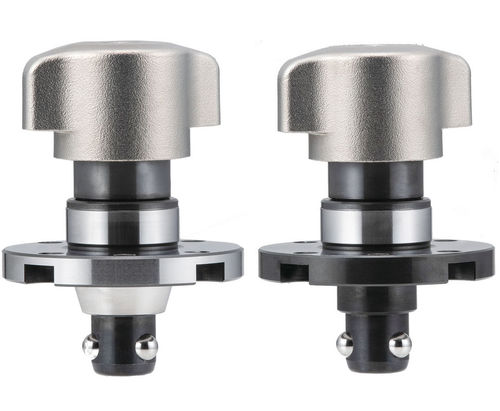

不锈钢定位销 CP741 series

产品描述
CP741 Flex 定位夹具是一款用于夹具底座和板上的高精度定位夹，配合 Flex 接收器使用。通过四分之一转旋钮操作；当旋钮旋转时，锁紧销上的球体膨胀并锁定工件。定位重复精度为0.003 mm，夹紧力为674 lbs。机身为4140钢并经氮碳共渗处理；旋钮和活塞为300系不锈钢；球体为4140不锈钢。

媒体

• 产品视频（MP4）
• 规格书（PDF）
• 使用说明（PDF）

产品型号（摘要）

• CP741-1660L — 锥形（A型）：D 60 mm | D1 16 mm | D2 24.5 mm | D3 28 mm | Dp 50 mm | H 23 mm | H1（未夹紧）56 mm | H2（夹紧）50 mm | H3 8 mm | 夹紧力 674 lbs | 重复定位 0.003 mm | 配合使用 AMWF40-BU-T、AMWF40-BU-D
• CP741-1660S — 直型（B型）：D 60 mm | D1 16 mm | D2 20.0 mm | D3 28 mm | Dp 50 mm | H 23 mm | H1（未夹紧）56 mm | H2（夹紧）50 mm | H3 8 mm | 夹紧力 674 lbs | 重复定位 0.003 mm | 配合使用 AMWF40-BU-S

技术规格

• 型号：CP741
• 操作：四分之一转旋钮（精密）
• 定位重复精度：0.003 mm
• 夹紧力：674 lbs
• 机身材料：4140钢，氮碳共渗处理
• 旋钮与活塞材料：300系列不锈钢
• 球体材料：4140不锈钢
• 安装：设计用于固定在夹具底座和板上；与球锁接收器配合使用
• 兼容接收器：AMWF40-BU-T、AMWF40-BU-D（锥形）；AMWF40-BU-S（直型）
• 可用型号：CP741-1660L（锥形）和 CP741-1660S（直型）— 关键尺寸如上所示
