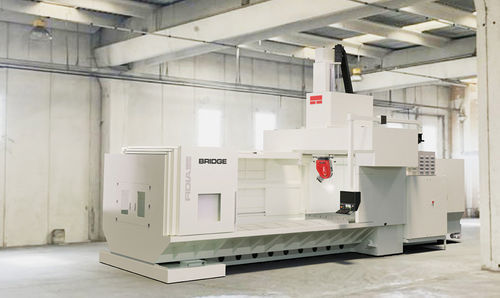

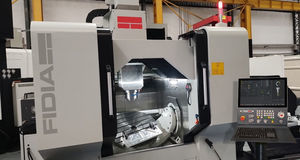

5轴铣床 BRIDGE series

立式移动台式龙门式

产品概述
Fidia BRIDGE 是一款具有固定门式结构和工作台移动式的5轴加工中心。经 FEM 优化的高品质铸铁构件提供了进行高速粗加工及高质量表面精加工所需的结构刚性。该机床为高精度和重负荷生产工况设计。

应用与灵活性
柱间宽敞，便于大型或复杂装夹和零件的装配。配合 FIDIA 双旋转头、可选主轴、集成测量系统、最多60位刀库和高压冷却系统，BRIDGE 可满足模具、模型、原型及航空结构件的生产需求。

配置与尺寸
BRIDGE 系列提供三种轴行程配置，并为 FIDIA 5轴双旋转头提供两种主轴选项。

工作台（设计与承载）
X 轴移动工作台设有 T 槽以便夹紧工件。工作台在整个行程内均有支撑，消除加工中的悬伸与偏差。精密滚子导轨和 C3 级滚珠丝杠直接耦合无刷轴电机，保证高动力学性能、精度和重复性。运动链由不锈钢防护罩保护，防止粉尘、切屑和冷却液污染。

结构
坚固的门式结构，底座采用密集肋筋加固以提供最大刚性和抵抗切削载荷的能力，确保在重载加工时工作台获得稳定支撑。

Y、Z 轴设计要点
Y 轴为一个滑座，由设置在粗壮横梁两侧的三条滚子导轨支撑，以保持滑动面的正交性。垂直 RAM 具有较大截面，由两根串联滚珠丝杠和无刷电机驱动，以将变形降至最低并保持稳定精度。

M5A 双旋转头
M5A 头针对高速铣削优化，采用紧凑的非对称铸铁结构以保证热稳定性。适用于钢、铸铁和铝的加工，并可加工难以接近的区域。

尺寸矩阵（轴行程与工作台数据）
轴行程 | BRIDGE 2 | BRIDGE 3 | BRIDGE 4
X (mm) | 2.200 (86") | 3.200 (126") | 4.200 (165")
Y (mm) | 1.750 (69") | 2.250 (88") | 2.250 (88")
Z (mm) | 1.000 (39") | 1.000 (39") | 1.000 (39")
工作台尺寸 (XY) | 2.000 x 1.600 (79" x 63") | 3.000 x 1.600 (118" x 63") | 4.000 x 1.700 (157" x 67")
最大承载 (Kg) | 6.000 | 8.000 | 12.000

选项与附件

• FIDIA 5轴双旋转头（M5A）
• 集成测量系统
• 刀库最多至60位
• 高压冷却系统
• 头部两种主轴可选

技术特性 / 规格

• 机型：5轴加工中心，固定门式结构，工作台移动式
• 结构：高品质铸铁，FEM 优化，带密集肋筋的加固底座
• 轴行程（X x Y x Z）：见上方尺寸矩阵（BRIDGE 2 / BRIDGE 3 / BRIDGE 4）
• 工作台尺寸（XY）：2.000 x 1.600 / 3.000 x 1.600 / 4.000 x 1.700 mm（视型号而定）
• 最大工作台承载：6.000 kg（BRIDGE 2）、8.000 kg（BRIDGE 3）、12.000 kg（BRIDGE 4）
• 工作台特性：移动工作台，整行程支撑，T 槽夹紧
• 导轨与传动：精密滚子导轨、C3 级滚珠丝杠、无刷轴电机
• 防护：不锈钢运动防护罩（防尘、切屑和冷却液污染）
• RAM：垂直 RAM 由两根串联滚珠丝杠和无刷电机驱动
• 头部：M5A 双旋转头，铸铁结构，紧凑非对称设计
• 附件：集成测量、刀库最多 60 位、高压冷却
• 典型应用：模具、模型、原型、航空结构件
