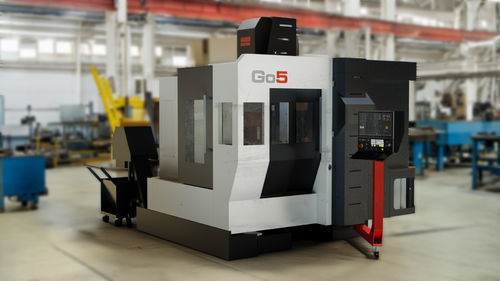

5轴加工中心 Go5

立式移动台式龙门式

概述
FIDIA Go5 是一款 5 轴高速铣削中心，采用固定龙门与移动工作台的布局，旨在在紧凑占地内实现最大刚性。整机采用重量级铸铁铸件一体化结构，以确保热稳定性和在所有加工操作中的高阻尼性。45° 倾斜底座优化了倾转/旋转工作台的集成，并促进切屑自然落入排屑系统。

要点

• 可进入性：两扇大滑动门支持工件前侧与侧面装载。
• 安装：结构刚性使得在合适的工业地面上无需特殊基础。
• 排屑管理：标配前部螺旋排屑器和后部输送机。

结构
Go5 采用固定龙门与移动工作台的结构，全部由高质量、大质量铸铁铸件构成，以优先保证动态稳定性。此结构在高速加工时具有出色的振动阻尼性能、更优的热稳定性，并在长时间工作循环中减少几何漂移。45° 倾斜底座作为承载构件，平衡分布重量，提供抗扭刚性，确保工作体积内的加工精度。

即插即用安装
为物流灵活性而设计：铸铁单体结构允许在良好质量的工业地面上安装而无需特殊基础。通过防振支座进行找平以减少调试时间。自支撑结构允许搬迁和起吊而不影响几何对准和原始精度。

铣削单元
Go5 可配置两类主轴，以满足从高速粗加工到超精密精加工的生产需求。每个主轴均配备轴承和绕组的闭式循环冷却。轴承采用最小量空气/油润滑并由系统自动管理，以确保在连续高速运行下的使用寿命。

技术规格与布局（D321 摘要）
D321 行程 | X: 3000 mm | Y: 2200 mm | Z: 1100 mm
轴速: 24 m/min
工作台尺寸 (D321): 3000 x 2000 mm
工作台承载能力 (D321): 3500 Kg/m²

技术规格（备用布局）
轴行程: X 600 mm (23.6") | Y 850 mm (33.5") | Z 450 mm (18")
轴速: 30 m/min
B - 倾斜 (工作台): ±180°
C - 回转 (工作台): 360° 连续
工作台板直径: Ø400 mm (15.7")
最大工作台承载: 300 kg (660 lb)

主轴选项
M3A/20-18 vs M3A/19-36
主轴最高转速: 18,000 rpm | 36,000 rpm
最大功率 (S1/S6): 11.7 / 20 kW | 17 / 19.5 kW
最大扭矩 (S1/S6): 26 / 80 Nm | 11 / 12.5 Nm
刀柄接口: HSK-A63 | HSK-E50
主轴冷却: 轴承与绕组采用闭式循环冷却；轴承润滑为最小量空气/油自动管理系统。

特性 / 技术参数

• 型号: Go5
• 配置: 固定龙门 + 移动工作台；45° 倾斜底座
• 结构材料: 重量级铸铁铸件（单体结构）
• 参考总重: ~8,000 kg
• 可进性: 通过两扇大滑动门实现前侧与侧面装载
• 基础: 在合适地面上无需特殊基础；采用防振支座进行找平
• 排屑管理: 集成前部螺旋和后部输送机
• D321 行程: X 3000 mm, Y 2200 mm, Z 1100 mm
• D321 轴速: 24 m/min
• 工作台尺寸 (D321): 3000 x 2000 mm
• 工作台承载能力 (D321): 3500 Kg/m²
• 备用轴行程: X 600 mm; Y 850 mm; Z 450 mm
• 轴速（备用布局）: 30 m/min
• 工作台板直径: Ø400 mm
• 工作台最大承载: 300 kg
• B - 倾斜 (工作台): ±180°
• C - 回转 (工作台): 360° 连续
• 主轴选项: M3A/20-18 (18,000 rpm, 11.7/20 kW, 26/80 Nm, HSK-A63) 和 M3A/19-36 (36,000 rpm, 17/19.5 kW, 11/12.5 Nm, HSK-E50)
• 主轴冷却: 轴承与绕组闭式循环冷却
• 轴承润滑: 最小量空气/油润滑，自动管理
