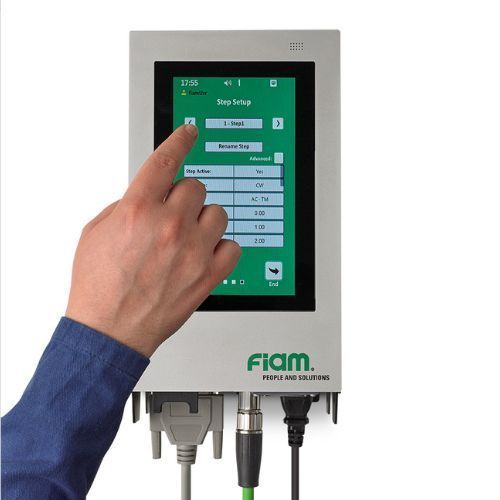

紧固控制设备 E-TCS

可编程数字触摸屏

控制单元
E-TCS 为连接的 E MCB 电动紧固工具提供电源与控制。该单元支持高级编程并对每个紧固阶段进行精确控制，通过彩色触摸屏实现实时可视化。为工业装配和 INDUSTRY 4.0 集成设计，可与工厂管理系统互联，用于数据交换、远程可视化、监控和流程管理。

可视化

• 完整显示紧固流程
• 即时显示 扭矩 / 角度 / 时间
• 紧固数据图形化显示
• 通过显示颜色变化及工具指示灯显示紧固结果
• 最近 200 条紧固日志记录
• 最近 200 个紧固示意图

编程

• 在彩色触摸屏上进行 Poka-yoke 编程
• 100 个可配置 Job，可从操作面板调用
• 每个 Job 可配置 100 个 Task
• 每个 Task 可配置 12 个 Step
• Step 内可选择 3 种紧固策略：
  • Torque Control – Angle Monitoring (TC-AM)
  • Angle Control – Torque Monitoring (AC-TM)
  • Torque and Angle Control (AC and TC)
• WIZARD 向导式编程：从 Job 级别引导到 Step 级别
• 编程界面支持英语 (EN) 与意大利语 (IT)
• I/O 测试界面：可直接在单元上强制设置输入/输出状态，便于无 PLC 的诊断/调试

其他紧固循环控制类型

• 可配置顺时针或逆时针方向的紧固（可反向松脱）
• 最小/最大扭矩控制
• 最小/最大角度控制
• 最小/最大时间控制
• 角度读取与监控的阈值扭矩
• 实时计算 Cm 与 CmK
• 螺丝计数及 NOK 情况下每螺丝重拧次数限制
• 可配置松脱速度与方向
• 紧固过程中速度降低与可配置的最终扭矩/速度（降档）
• 保留时间：在可调时间内保持扭矩
• 加速斜坡持续时间

数据存储与导出

• 通过 Fieldbus 导出日志（如 PROFINET、MODBUS TCP、ETHERNET/IP）
• 紧固程序的导入/导出
• 数据可存储在可拆卸 SD 卡上以便备份与导出
• 系统容量：可管理超过 1,000,000 次紧固

特点

• 自动识别已连接工具及其参数
• I/O 接口：8 输入 / 8 输出，自由编程（10 + 8 可分配功能）
• Fieldbus 端口，支持常用现场总线
• USB 端口用于固件更新及程序/日志导入导出
• SD 端口用于可拆卸 SD 卡（存放程序与日志）
• 多级密码保护授权，最多 4 个用户
• 随附电源线
• 内置日期与时间时钟
• 电源电压：100–240 Vac（120V~230V ±10% 50–60 Hz）

应用
适用于汽车、航空、家电、电机机械等行业的紧固自动化。提供装配流程灵活性、完整的紧固数据可追溯性，并通过减少不良品降低成本。

技术参数
型号：E-TCS
代码：686200210
尺寸（mm）：H 279 x W 153 x D 172.5
适配工具：E MCB 电动扳手 / 起子电机
输入：8
输出：8
供电电压 (Vac)：100–240
类型：控制单元
重量：3.7 kg

特性 / 技术规格

• 型号：E-TCS
• 产品代码：686200210
• 尺寸：H 279 x W 153 x D 172.5 mm
• 兼容：E MCB
• I/O：8 输入 / 8 输出
• 彩色触摸屏用于实时可视化与编程
• Fieldbus 连接：PROFINET、MODBUS TCP、ETHERNET/IP
• 存储：SD 卡、USB（导入/导出）；容量 > 1,000,000 次紧固
• 用户管理：最多 4 级密码保护
• 功能：自动工具识别、Poka-yoke、WIZARD 编程、I/O 测试、实时 Cm 与 CmK 计算
