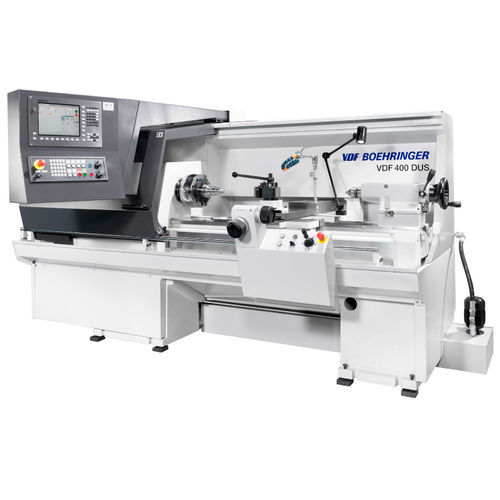

CNC数控车削加工中心 VDF BOEHRINGER VDF DUS series
用于机轴加工用于模具高性能

添加到我的收藏夹

添加到产品对比表

获取更多信息，请访问 FFG Europe & Americas 网站

产品规格型号

操控类型

CNC数控

应用

用于机轴加工, 用于模具

其他特性

通用, 高性能, 转塔式

直径

最多: 1,500 mm
(59.06 in)

最少: 420 mm
(16.54 in)

旋转速度

最多: 3,000 rpm
(18,849.556 rad.min-1)

最少: 2 rpm
(12.566 rad.min-1)

最大切割直径

最多: 1,100 mm
(43 in)

最少: 235 mm
(9 in)

舵机通道

51 mm, 82 mm, 128 mm, 200 mm
(2 in, 3 in, 5 in, 8 in)

快进X

5,000 mm/min, 10,000 mm/min
(3 in/s, 7 in/s)

快进Z

5,000 mm/min, 10,000 mm/min
(3 in/s, 7 in/s)

标准功率

11 kW, 25 kW, 46 kW, 65 kW
(15 hp, 34 hp, 62.5 hp, 88.4 hp)

最大扭矩

924 Nm, 1,800 Nm, 5,073 Nm, 12,450 Nm
(682 ft.lb, 1,328 ft.lb, 3,742 ft.lb, 9,183 ft.lb)

整体长度

3,420 mm, 3,830 mm, 4,578 mm, 5,400 mm
(135 in, 151 in, 180 in, 213 in)

整体宽度

1,925 mm, 2,156 mm, 2,656 mm, 4,300 mm
(76 in, 85 in, 105 in, 169 in)

重量

最多: 32,400 kg
(71,430 lb)

最少: 3,000 kg
(6,614 lb)

产品介绍

VDF Boehringer（柏林格尔）VDF DUS 通用车床覆盖的应用范围非常广泛。由于其自动循环控制和手动操作的可行性，VDF DUS 车床主要应用于小批量及单件生产。具备多种车床型号，车削长度从 1,000 至 20,000 mm，以及大量选项，可根据您的要求进行选择。优势如何受益于 VDF DUS 通用车床更优性能当过长身回转直径直径为 420 至 1500 mm 且工件重达 16 吨时，VDF DUS 车床可车削长度为 1,000 至 20,000 mm。11 至 65 kW 的输出功率以及可自动转换 2 级齿轮确保了最高切削性能。最大柔性 VDF DUS 车床可以满足手动加工、循环控制及数控加工单件和小批量产品的几乎所有需求。通过各种机型及大量选项，针对各需求完成个性化加工方案。完美的整体效益自动刀塔和第二个防护门的组合配置，可以进行数控自动加工。因此在中等批量生产中也具有高效率，可以替代全数控 CNC 车床。通过选配动力刀具、C 轴及 Y 轴，可实现工件的全套加工。先进的控制系统 VDF DUS 系列车床的控制系统，可选择使用 Siemens（西门子）Sinumerik 840D sl Shop Turn 或 Heidenhain（海德汉）Manualplus 620。这两个控制系统的操作软件专为循环控制的车床而设计的。循环控制的 VDF DUS 车床是最先进的通用车床，其应用范围非常广泛，覆盖了从单件到小批量生产，甚至特殊应用。几乎可精密加工所有长度、直径、重量和材料的工件，同时注重经济效益。重型刚性盒式结构床身构成了其基础。在结合高驱动性能及扭矩的情况下，可实现最大的切削加工能力。
