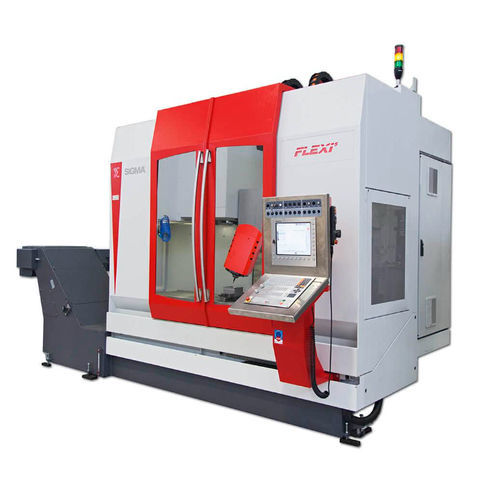

5轴CNC加工中心 Sigma FLEXI series 立式移动台式BT40
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 5轴
- 卧式／立式
- 立式
- 结构
- 移动台式
- 主轴头
- BT40, HSK A-63, SK40
- 工具数量
- 40工具, 60工具, 50工具
- 应用
- 自动更换工具, 用于模具
- 其他特性
- 高性能, 高精度
- X轴
1,250 mm, 1,600 mm, 2,100 mm
(49 in, 63 in, 83 in)- Y轴
800 mm
(31 in)- Z轴
715 mm, 950 mm
(28 in, 37 in)- 转速
12,000 rpm, 18,000 rpm
(75,398 rad.min-1, 113,097 rad.min-1)- 输出功率
23 kW, 30 kW
(31.27 hp, 40.79 hp)- X轴进给速度
40,000 mm/min, 50,000 mm/min
(26 in/s, 33 in/s)- Y轴进给速度
50,000 mm/min
(33 in/s)- Z轴进给速度
50,000 mm/min
(33 in/s)- 最大台面负荷
1,000 kg, 1,500 kg, 2,000 kg, 2,500 kg
(2,205 lb, 3,307 lb, 4,409 lb, 5,512 lb)- 工具重量(最大)
7 kg
(15.4 lb)- 换刀时间
5 s
- 总重量
11,000 kg, 12,500 kg, 14,000 kg
(24,250.85 lb, 27,557.78 lb, 30,864.72 lb)- 整体宽度
4.2 m, 4.7 m, 5.5 m
(13'09" , 15'05" , 18'00" )- 总高度
3.9 m
(12'09" )
产品介绍
立式加工中心 Sigma（西格玛）Flexi 配有可移动的工作台及 5 轴联动，应用广泛。该系列 5 轴机床，可实现一次装夹即可完成复杂零件的全套加工，既适用于小批量生产，又适用于大批量生产。从机械/通用行业到模具行业。
如何受益于 SIGMA（西格玛）FLEXI 立式加工中心
最高精度
Sigma（西格玛）Flexi 立式加工中心可移动工作台沿 X 轴运动，可实现最高的加工精度和质量。通过精密的传感器对加工中的温度变化进行检测，从而对主轴和线性轴进行自动温度补偿，进一步提高精度及重复定位精度。
最高性能
自主研发的电主轴不仅使用寿命长，还可提供最高性能 (33 kW)、扭矩 (235 Nm) 及转速 (19000 rpm)。这一结构设计保证了当电主轴的功率及扭矩处于极限工作状态时，机床仍具有极佳的刚性。
完美的生产率
Sigma（西格玛）Flexi 立式加工中心的刀库在结构上不受机床坐标轴运动的影响。这种设计便于检查和在刀库中直接换刀，无需中断加工循环。
换刀更安全
Sigma Tool Check（西格玛刀具检测）是位于刀具装卸系统旁的电子操作面板，利用该操作面板可调用、分配和管理刀具，以及控制刀库。与 CNC 控制系统直接连接，不中断加工循环。
