3轴CNC加工中心 VERSA® 74 series5轴立式用于玻璃
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3轴, 5轴
- 卧式／立式
- 立式
- 加工材料
- 铝合金用, 用于铝, 用于钢材, 用于生铁, 用于不锈钢, 铜用, 用于有色金属, 用于玻璃, 用于轻合金, 用于塑料, 碳纤维增强复合材料, 用于钛合金, 用于陶瓷, 用于黄铜, 用于碳化硅
- 结构
- 龙门式, 倾斜旋转台式
- 主轴头
- HSK A-63, HSK-E50
- 工具数量
- 120工具, 250工具, 42工具, 384工具, 74工具
- 相关功能
- 铣削, 钻孔, 攻丝, 蚀刻, 磨削
- 认证
- ISO 9001
- 应用
- 医疗用途, 用于汽车工业, 用于模具, 用于航空航天业, 原型法, 用于航空工业, 用于石墨加工, 用于模具工业, 用于钛, 用于石墨, 半导体工业, 小型零件生产, 用于钟表业, 用于航空工程, 涡轮叶片加工, 牙科, CAD/CAM, 用于小型工件, 用于光学仪器
- 其他特性
- 大功率, 高速, 喷淋式, 直接传动, 高精度, 液压, 高速, 高刚性, CE, 自动装卸, 带托盘更换装置, 生产, 气动夹固
- X轴
500 mm
(19.69 in)- Y轴
650 mm
(25.59 in)- Z轴
420 mm
(16.54 in)- 转速
最多: 30,000 rpm
(188,496 rad.min-1)最少: 50 rpm
(314 rad.min-1)- 输出功率
26.3 kW
(35.76 hp)- 工作台旋转(C轴)
360 grad
- X轴进给速度
最多: 50,000 mm/min
(32.81 in/s)最少: 1 mm/min
(0 in/s)- Y轴进给速度
最多: 50,000 mm/min
(32.81 in/s)最少: 1 mm/min
(0 in/s)- Z轴进给速度
最多: 50,000 mm/min
(32.81 in/s)最少: 1 mm/min
(0 in/s)- 最大台面负荷
最多: 800 kg
(1,764 lb)最少: 250 kg
(551 lb)- 总重量
10,000 kg
(22,046.23 lb)- 整体长度
2.4 m
(7'10" )- 整体宽度
2.7 m
(8'10" )- 总高度
3.3 m
(10'09" )
产品介绍
五轴加工 - VERSA® 745 超高精度五轴加工最大至Ø500mm
带冷却的扭矩驱动旋转工作台沿 X 轴集成，此设计有利于快速 5 轴联动铣削，以及具有超高定位精度的 5 轴加工。灰铸铁床身加上完美的热对称结构设计以及加工过程中仅有两个轴运动，保证了机床最大的刚性和精度以及高动态精度。无论标准亦或是非标自动化设计都能完美支持。

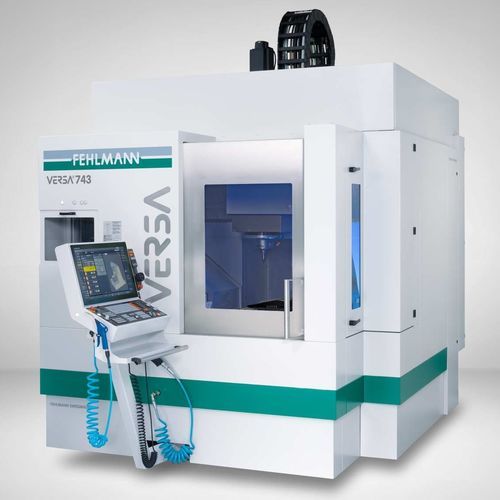

This machining center VERSA 743三轴加工中心拥有十分宽敞的工作台，尺寸达770x660mm.在保证超高的精度以及动态性能的同时，工件最大承重可达800kg. 同样，Versa系列的杰出特性也完美的继承在这新产品上。
灰铸铁床身加上完美的热对称结构设计以及加工过程中仅有两个轴运动，保证了机床最大的刚性和精度以及高动态精度。无论标准亦或是非标自动化设计都能完美支持。
