5轴CNC加工中心 VERSA® 64 series 立式用于玻璃用于钢材
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 5轴
- 卧式／立式
- 立式
- 加工材料
- 用于生铁, 用于铝, 铝合金用, 用于玻璃, 用于陶瓷, 用于钢材, 用于不锈钢, 铜用, 用于有色金属, 用于轻合金, 用于钛合金, 用于复合材料, 用于黄铜, 用于塑料, 用于碳化硅
- 结构
- 龙门式, 倾斜旋转台式
- 主轴头
- HSK-E40, HSK-E50
- 工具数量
- 50工具, 400工具, 86工具, 600工具
- 相关功能
- 铣削, 钻孔, 攻丝, 蚀刻, 倒角加工, 磨削, 用于扫描身体轮廓
- 认证
- ISO 9001
- 应用
- 用于航空工业, 用于汽车工业, 用于模具, 用于石墨, 用于钟表业, 用于航空航天业, 医用, 用于模具工业, 用于钛, 小型零件生产, 涡轮叶片加工, 用于航空工程, CAD/CAM, 用于石墨加工, 用于铝材工业, 用于光学仪器, 牙科, 原型法, 用于小型工件
- 其他特性
- 直接传动, 高速, 高效率, 带托盘更换装置, 紧凑型, 大功率, 气动夹固, 高精度, HSC, 快速进给, 线性电动机式, 变速, 喷淋式, 微加工, 高刚性, CE, 电动控制, 生产, 自动装卸
- X轴
350 mm
(13.78 in)- Y轴
500 mm
(19.69 in)- Z轴
320 mm
(12.6 in)- 转速
最多: 42,000 rpm
(263,894 rad.min-1)最少: 50 rpm
(314 rad.min-1)- 输出功率
13.7 kW, 16.9 kW
(18.63 hp, 22.98 hp)- 工作台旋转(C轴)
360 grad
- X轴进给速度
最多: 50,000 mm/min
(32.81 in/s)最少: 1 mm/min
(0 in/s)- Y轴进给速度
最多: 50,000 mm/min
(32.81 in/s)最少: 1 mm/min
(0 in/s)- Z轴进给速度
最多: 50,000 mm/min
(32.81 in/s)最少: 1 mm/min
(0 in/s)- 最大台面负荷
400 kg
(882 lb)- 工具重量(最大)
3 kg
(6.6 lb)- 总重量
7,500 kg
(16,534.67 lb)- 整体长度
2.5 m
(8'02" )- 整体宽度
2 m
(6'06" )- 总高度
2.9 m
(9'06" )
产品介绍
加工简单的或复杂的精密零件——无论是5面加工亦或是5轴联动加工，FEHLMANN VERSA 645 linear都能出色地掌控任何苛刻复杂的加工任务——精准、可靠。
全新VERSA® 645 linear适用于工件的高动态高精度五轴加工。得益于智能化的驱动设计理念，精度与动态加工之间的妥协已成为历史。直线驱动能在实现高加速度和高动态的同时，不牺牲高精度。
X/Y两轴用于加工，保证了主轴的高刚性和高精度，最终得到一个完美的表面光洁度。回转摆动工作台纵向安装，保证了摆动轴不为线性轴所影响（无运动耦合效应）。自冷却力矩电机和高精度角度测量系统，确保在多轴联动加工时，也能获得最高动态精度。

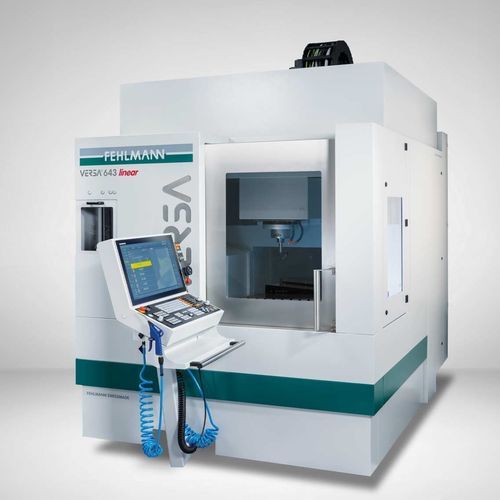

FEHLMANN VERSA 643 linear是3轴机床，配备620 × 500 mm的工作台，非常适合高精度高动态3轴加工。长久的刀具寿命、优化的表面质量以及高精度皆得以保障。
FEHLMANN VERSA 643 linear适用于工件的高动态高精度3轴加工。得益于智能化的驱动设计理念，精度与动态加工之间的妥协已成为历史。直线驱动能在实现高加速度和高动态的同时，不牺牲高精度。
加工区宽敞，足以灵活地进行3轴精密加工
工作台，大台面620 x 500 mm，最大负载400 kg，允许多工件以及多夹具装夹
