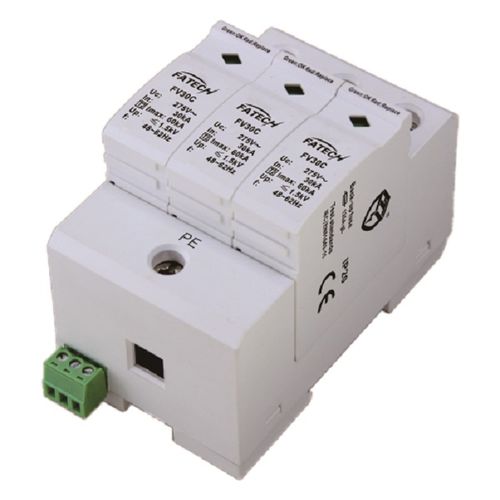

1. 描述
FATECH II 类浪涌放电器具有大放电电流值、高工作电压,适用于 TN-C、TN-S、TT 和 IT 接地系统。 墨盒是可插拔的设计,可以很容易地更换。 这些浪涌捕捉器不仅带有目视检查窗口,而且还可以远程传输 “墨盒需求变化” 信息给技术人员。
2. 特性
1) 由基础部件和 MOV 可插拔保护模块组成。
2) 用于边界 1-2 防雷区概念。
3) 核心部件是具有高放电能力的金属氧化物电阻元件。
4) 残余电压低,响应快。
5) 热动态控制分离器可靠控制。
6) 用于控制装置的远程信号触点。
7) 在检查窗口通过红色标记显示故障。
8) 保护模式-L1, L2, L3, PE
3. 电气参数
1) 测试等级 IEC/EN/VDE:II 级 C/T2
2) 网络类型:IT
3) 保护模式:L1、L2、L3-PE
4) 标称电压 50 (60) Hz Un:110V/220V~
5) 额定电压(最大值。 工作电压) Uc: 150V~
6) 最大放电电流 (8/20μs) IMAX: 60kA
7) 额定放电电流 (8/20μs) 在:30kA
8) 响应时间 TA: ≤25ns
9) 推荐备用保险丝:125A
10) I/O 连接:L-N: 多核电线:4-25mm2
11) 安装:35mm 对称 (轨 EN50022/DIN46277-3)
12) 操作温度范围/湿度/海拔:-40℃~+80℃/30% ~ 90% /3000m
13) 保护程度:IP20
14) 外壳材料:UL94V0
15) 断开指示器:机械指示器(绿色:OK,红色:替换)
16) 遥控触点:可选
---
