1. 描述

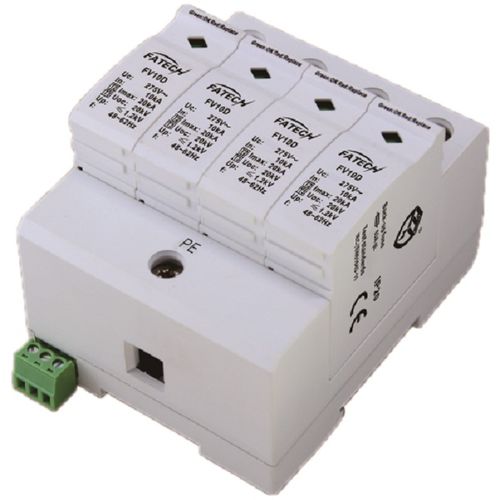

FATECH II 类浪涌放电器具有大放电电流值、高工作电压,适用于 TN-C、TN-S、TT 和 IT 接地系统。 墨盒是可插拔的设计,可以很容易地更换。 这些浪涌捕捉器不仅带有目视检查窗口,而且还可以远程传输 “墨盒需求变化” 信息给技术人员。
2. 特性
1) 由基础部件和 MOV 可插拔保护模块组成。
2) 用于边界 1-2 防雷区概念。
3) 核心部件是具有高放电能力的金属氧化物电阻元件。
4) 残余电压低,响应快。
5) 热动态控制分离器可靠控制。
6) 用于控制装置的远程信号触点。
7) 在检查窗口通过红色标记显示故障。
8) 保护模式 — L1、L2、L3、N-PE
3。 电气参数
1) 测试等级 IEC/EN/VDE: III/D/T3
2) 网络类型:TT, TN
3) 保护模式:L1, L2, L3, N-PE
4) 标称电压 50 (60) 赫兹 Un: 110V/220V~, 220/380 伏 ~
5) 额定电压 (最大. 康特.
最大放电电流 (8/20μs) IMAX: 20kA
7) 标称放电电流 (8/20μs) 在:10kA
8) 响应时间 TA: ≤25ns
9) 推荐备用保险丝:63A
10) I/O 连接:L-N: 多芯线:25μs
安装:11 35 毫米对称导轨 (EN50022/DIN46277-3)
12) 操作温度范围/湿度/高度:-40℃ 〜 +80℃/30% ~ 90% /3000m
13) 保护程度:IP20
14) 外壳材料:UL94V0
15) 断开指示器:机械指示器 (绿色:OK, 红色:替换)
16) 遥控 联系人:可选
---
