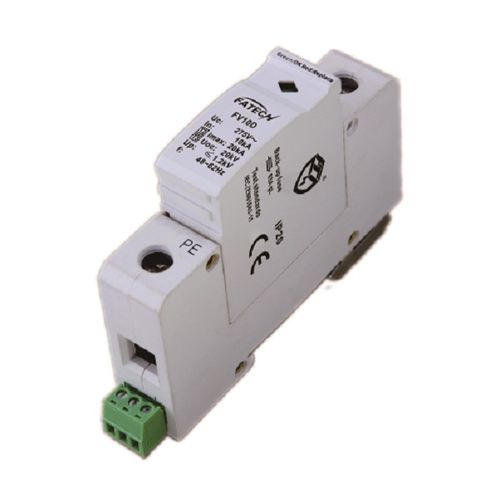

II型避雷器 FV10D/NPE-255 S

遥测信号N/PEDIN导轨

1. 描述 FATECH II 类浪涌放电器具有大放电电流值、高工作电压，适用于 TN-C、TN-S、TT 和 IT 接地系统。 墨盒是可插拔的设计，可以很容易地更换。 这些浪涌捕捉器不仅带有目视检查窗口，而且还可以远程传输 “墨盒需求变化” 信息给技术人员。 2. 特性 1) 由基础部件和 MOV+GDT 可插拔保护模块组成。 2) 用于边界 1-2 防雷区概念。 3) 核心部件是具有高放电能力的金属氧化物电阻元件。 4) 残余电压低，响应快。 5) 热动态控制分离器可靠控制。 6) 用于控制装置的远程信号触点。 7) 在检查窗口通过红色标记显示故障。 8) 保护模式-L-N, N-PE 3. 电气参数 1) 测试类别 III/D/T3 2) 网络类型:TT 3) 保护模式:L-N, N-PE 4) 标称电压 50 (60) Hz Un: 110V/220V~, 220/380v~ 5) 额定电压 (最大限度. 最大放电电流 (8/20μs) IMAX: 20kA) 标称放电电流 (8/20μs) 在:10kA 8) 响应时间 TA: L-N: ≤25 毫秒, N-PE: ≤100 毫 秒 9) 推荐备用内 核保险丝:10A 连接:L-20μs 面积：4-25 平方米 11) 安装:35 毫米对称导轨 (EN50022/DIN46277-3) 12) 工作温度范围/湿度/高度:-40℃ 〜 +80℃/30% 〜 90% 〜 /3000m 13) 保护程度:IP20 14) 外壳材料:UL94V0 15) 断开指示器:机械指示器 (绿色:好, 红色:更换) 16) 遥控触点：可选
