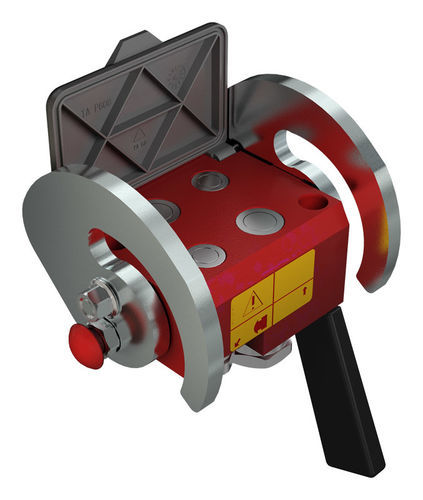

螺纹组合式接头 PH510

液压运输用于建筑工地

概述
为高压应用（工作压力 46 MPa）设计的液压多路连接系统。配备 2 条 Dash 08（12.5 mm）和 2 条 Dash 12（19 mm）管路，采用手柄杠杆操作，允许在残余压力下连接/断开。提供不同表面处理以适应安装环境。

可用版本

• 红色喷漆面板，配不锈钢手柄和凸轮
• 黑色电泳（cataphoresis）面板，配 Zn-Ni 镀层碳钢手柄和凸轮（带 S 的型号）

应用

• 施工设备
• 车辆及道路机械

零件 - 母端
部件号: PH510-4-A F C
快速接头 1/2": BSPP 1/2" FEMALE - ISO 1179-1
流量 (1/2"): 60 l/min（0.2 MPa）
快速接头 3/4": BSPP 3/4" FEMALE - ISO 1179-1
流量 (3/4"): 105 l/min（0.2 MPa）
温度: -25 °C 至 100 °C
密封: NBR & PUR
重量: 7204 g

部件号: PH510S-4-A F C
快速接头 1/2": BSPP 1/2" FEMALE - ISO 1179-1
流量 (1/2"): 60 l/min（0.2 MPa）
快速接头 3/4": BSPP 3/4" FEMALE - ISO 1179-1
流量 (3/4"): 105 l/min（0.2 MPa）
密封: NBR & PUR
重量: 7204 g

零件 - 公端
部件号: 3PH510-4-A M C
快速接头: 2 x 1/2" 快速接头 和 2 x 3/4" 快速接头（BSPP FEMALE - ISO 1179-1 变型）
流量: 60 l/min（1/2"）和 105 l/min（3/4"）（0.2 MPa）
温度: -25 °C 至 100 °C
密封: NBR & PUR
重量: 4137.4 g

部件号: 3PH510S-4-A M C
快速接头: 2 x 1/2" 快速接头 和 2 x 3/4" 快速接头（BSPP FEMALE - ISO 1179-1 变型）
流量: 60 l/min（1/2"）和 105 l/min（3/4"）（0.2 MPa）
密封: NBR & PUR
重量: 4137 g

技术规格

• Series Interchange: MultiFaster
• 阀类型: Flat
• 连接方式: 杠杆
• 断开方式: 杠杆
• 带压连接: 允许残压
• 材质: 铝 & 钢
• 密封: NBR & PUR
• 工作温度: -25 °C 至 100 °C
• 表面处理: MATE 1000 (ZnNi) & 涂漆
• 破裂压力 / 性能（按 dash 尺寸）: Dash 08 (12.5 mm) — 工作压力: 46 MPa；流量: 60 l/min（0.2 MPa）；泄漏量: 0.01 ml；公端破裂压力: 138 MPa；母端破裂压力: 138 MPa；公+母: 138 MPa。Dash 12 (19 mm) — 工作压力: 46 MPa；流量: 105 l/min（0.2 MPa）；泄漏量: 0.02 ml；公端破裂压力: 138 MPa；母端破裂压力: 138 MPa；公+母: 138 MPa。
