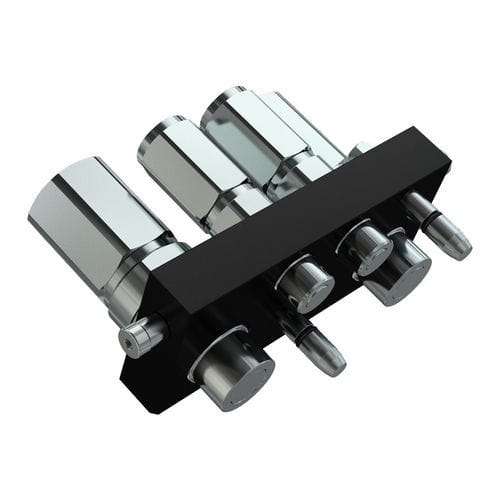

电动组合式接头 3P4A series

螺纹液压

产品系列
P4A

概述
MultiFaster 多路连接板，适用于两种规格：2 路 08 号（12.5 mm）和 2 路 16 号（25 mm）。提供母体和公体外壳，多种配置，支持选配电气接点及不同联接件组合。

产品 - 母体（Female）变体

• 零件号：3P4A-1-3-A F C
  规格：
  1 x 接头 1/2": BSPP 1/2" 母 - ISO 1179-1
  流量：0.2 MPa 时 70 l/min
  2 x 接头 1": BSPP 1" 母 - ISO 1179-1
  流量（1"）：0.2 MPa 时 150 l/min
  1 个电气接点：3 针
  密封：NBR & PUR

• 零件号：3P4A-4-B F C
  规格：
  2 x 接头 1/2": BSPP 1/2" 母 - ISO 1179-1
  流量：0.2 MPa 时 70 l/min
  2 x 接头 1": BSPP 1" 母 - ISO 1179-1
  流量（1"）：0.2 MPa 时 150 l/min
  工作温度：-25 °C 至 100 °C
  密封：NBR & PUR

产品 - 公体（Male）变体

• 零件号：3P4A-1-3-A M C
  规格：
  1 x 接头 1/2": BSPP 1/2" 母 - ISO 1179-1
  流量：0.2 MPa 时 70 l/min
  2 x 接头 1": BSPP 1" 母 - ISO 1179-1
  流量（1"）：0.2 MPa 时 150 l/min
  1 个电气接点：3 针
  密封：NBR & PUR

• 零件号：3P4A-4-C M C
  规格：
  2 x 接头 1/2": BSPP 1/2" 母 - ISO 1179-1
  流量：0.2 MPa 时 70 l/min
  2 x 接头 1": BSPP 1" 母 - ISO 1179-1
  流量（1"）：0.2 MPa 时 150 l/min
  密封：NBR & PUR

技术规格（爆破/压力/性能）

• Dash 尺寸 08 — 尺寸：12.5 mm；工作压力：25 MPa；流量：0.2 MPa 时 70 l/min；泄漏量：0.01 ml；爆破压力（公/母/组合）：100 MPa
• Dash 尺寸 16 — 尺寸：25 mm；工作压力：25 MPa；流量：0.2 MPa 时 150 l/min；泄漏量：0.03 ml；爆破压力（公/母/组合）：100 MPa

材料与处理
材料：铝 & 钢
密封：NBR & PUR
表面处理：MATE 500 (CrIII) & 涂漆

工作温度
-25 °C 至 100 °C

规范
系列互换：MultiFaster
阀型：平阀
连接方式：杠杆
断开方式：杠杆
加压下连接：允许（残余）

警告
本产品可能使您接触到加利福尼亚州认定会导致癌症、先天缺陷或其他生殖伤害的化学物质，如铅或镍。

特性 / 技术规范

• 系列：P4A (MultiFaster)
• 可用 Dash 尺寸：08 (12.5 mm) 和 16 (25 mm)
• 工作压力：25 MPa
• 流量：70 l/min (12.5 mm), 150 l/min (25 mm) 在 0.2 MPa 时
• 泄漏量：0.01 ml (08), 0.03 ml (16)
• 爆破压力（公/母/组合）：100 MPa
• 接头标准：BSPP female - ISO 1179-1
• 电气接点选项：可提供 3 针接点
• 密封：NBR & PUR
• 材料：铝 & 钢；表面处理 MATE 500 (CrIII) 和涂漆
• 工作温度范围：-25 °C 至 100 °C
• 阀门：平阀；杠杆连接/断开；允许加压下连接（残余）
