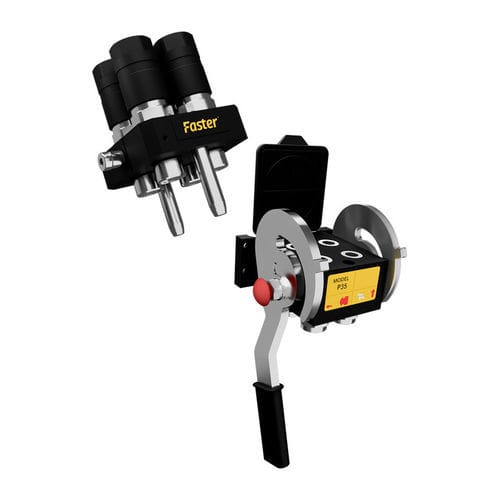

液压多耦合器 P508HD

多端口式工业用途母端

产品系列
Multifaster P508HD

概述
Multifaster P508HD 液压快速接头集装阀，适用于 4 路配置，dash size 08（12.5 mm / 1/2"）。额定工作压力可达 35 MPa（350 bar）。允许残压下连接。

应用

• 工程机械
• 工业液压
• 石油与天然气
• 车辆与道路机械
• 林业
• 矿业

项目 - 母接头

• P508HD-D-0000-4-AFC
  尺寸：12.5 mm (1/2")
  4 x 1/2" 接头：BSPP 1/2" FEMALE - ISO 1179-1
  流量：70 l/min（0.2 MPa 时）
  密封：NBR & PUR
  重量：4400 g
  * 右侧手柄，带安全锁。
• P508HD-S-0000-4-AFC
  尺寸：12.5 mm (1/2")
  4 x 1/2" 接头：BSPP 1/2" FEMALE - ISO 1179-1
  流量：70 l/min（0.2 MPa 时）
  密封：NBR & PUR
  重量：4400 g
  * 左侧手柄，带安全锁。

项目 - 公接头

• P508HD-0000-4-AMC
  尺寸：12.5 mm (1/2")
  1 x 1/2" 接头：BSPP 1/2" FEMALE - ISO 1179-1
  流量：70 l/min（0.2 MPa 时）
  密封：NBR & PUR
  重量：2950 g

可下载文件（与本产品相关的文件）

• 数据表 (ProductSerieSheet-P508HD-en)
• 使用说明 (Multifaster instructions)

特性 / 技术规格

• Dash size：08（尺寸 12.5 mm / 1/2"）
• 工作压力：35 MPa
• 流量：70 l/min（0.2 MPa 时）
• 泄漏量：0.01 ml
• 爆破压力（公）：105 MPa
• 爆破压力（母）：105 MPa
• 爆破压力（公 + 母）：105 MPa
• 材料：铝 & 钢
• 密封：NBR & PUR
• 工作温度：-25 °C 至 100 °C
• 表面处理：MATE 500 (CrIII) & 涂漆
• 系列互换性：MultiFaster
• 阀型：平阀
• 连接方式：手柄
• 断开方式：手柄
• 带压连接：允许（残压）
• 典型配置：根据产品不同为 4 x 1/2" 接头（母）或 1 x 1/2" 接头（公）
