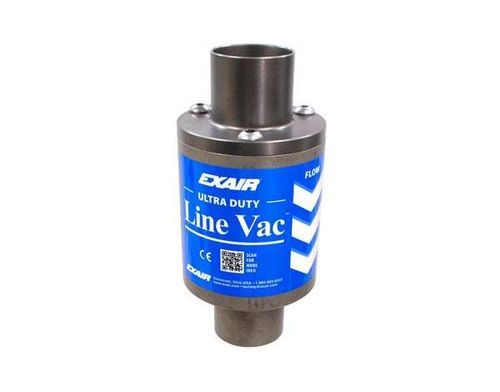

气动式输送机 Model 170150

运输用于搬运转运

概述 Ultra Duty Line Vac 是 EXAIR 功率最大、耐磨性最高的压缩空气输送器。其工程陶瓷内衬与硬化合金结构针对砂、喷砂介质和粉料等磨蚀性物料优化。空气消耗已优化以在长距离的垂直和水平输送中提供更高的输送能力。尺寸从1-1/4"（32 mm）到2"（51 mm）。可提供成套套件。

应用

• 料斗装填
• 纤维张力控制
• 物料输送
• 废料/修边移除
• 切屑清除
• 零件转移
• 灌装作业

优点

• 硬化合金本体，配工程陶瓷内衬，适用于磨蚀性介质
• 耐磨结构
• 在线真空输送器中最高的通过能力
• 紧凑设计
• 低噪音运行
• 无运动部件（降低维护）
• 适配标准软管、管子和管道
• 有现货供应

型号 Ultra Duty Line Vac 提供单件与用于 NPT 螺纹管道的成套套件。Ultra Duty Line Vac 套件包含 Ultra Duty Line Vac、过滤分离器与带接头的减压阀。常见型号：170125、170150、170200。

附件

• 透明 PVC 软管：多种内径（示例：3/8" / 10 mm 至 3" / 76 mm），最长可达50'（15.2 m）；内径光滑以减少堆积；温度范围 -4 至 150°F（-20 至 66°C）。
• 安装支架：适用于 3/8"（10 mm）至 5"（127 mm）的 Line Vac。
• 桶盖：适用于 30 或 55 加仑桶的细网状无纺布盖；适用于外径 3/4" 至 3.4" 的输送软管；附带软管夹和弹簧扣带。

型号比较

• Aluminum Line Vac — 275°F (135°C) — 抗腐蚀性：一般
• Stainless Steel Line Vac (Type 303) — 400°F (204°C) — 良好
• Stainless Steel Line Vac (Type 316) — 400°F (204°C) — 优秀
• Stainless Steel Flanged Line Vac (Type 316) — 400°F (204°C) — 优秀
• High Temperature Stainless Steel Line Vac (Type 303) — 900°F (482°C) — 良好
• High Temperature Stainless Steel Line Vac (Type 316) — 900°F (482°C) — 优秀
• Heavy Duty Line Vac (Hardened Alloy) — 400°F (204°C) — 良好
• Ultra Duty Line Vac (Hardened Alloy) — 400°F (204°C) — 良好

Ultra Duty Line Vac 套件性能（80 PSIG / 5.5 BAR）

• 170125 — 尺寸：1.25 in (32 mm) — 空气消耗：49 SCFM (1,388 SLPM) — 真空度：约 -83 "H2O (-21 kPa)
• 170150 — 尺寸：1.50 in (38 mm) — 空气消耗：55 SCFM (1,557 SLPM) — 真空度：约 -60 "H2O (-15 kPa)
• 170200 — 尺寸：2.00 in (51 mm) — 空气消耗：75 SCFM (2,124 SLPM) — 真空度：约 -42 "H2O (-10 kPa)

尺寸（选取）

• 170125 — 软管尺寸 A：1.25 in / 32 mm — 进气口：1/4 FNPT
• 170150 — 软管尺寸 A：1.50 in / 38 mm — 进气口：3/8 FNPT
• 170200 — 软管尺寸 A：2.00 in / 51 mm — 进气口：3/8 FNPT

工作原理 压缩空气进入环状腔体（plenum），通过定向喷嘴注入至喉部。这些喷射流在吸入口处形成真空，吸入物料并加速其通过装置，实现长距离的垂直或水平输送。

技术规格

• 品牌：EXAIR
• 商业名称 / 系列：Ultra Duty Line Vac™
• 示例 SKU：P170125
• 可用尺寸：1-1/4" (32 mm), 1-1/2" (38 mm), 2" (51 mm)
• 结构：硬化合金，配工程陶瓷内衬（针对磨蚀性物料优化）
• 无活动部件
• 温度等级（Ultra Duty / Hardened Alloy）：最高 400°F (204°C)
• 80 PSIG (5.5 BAR) 时的空气消耗：49 SCFM (170125), 55 SCFM (170150), 75 SCFM (170200)
• 80 PSIG 时的近似真空度：170125 = -83 "H2O (-21 kPa); 170150 = -60 "H2O (-15 kPa); 170200 = -42 "H2O (-10 kPa)
• 进气螺纹：170125 = 1/4 FNPT；170150 & 170200 = 3/8 FNPT
• 套件可用：包含 Ultra Duty Line Vac、过滤分离器和带接头的减压阀
• 兼容标准软管、管子和管道；软管有多种内径和最长50'（15.2 m）长度可选
