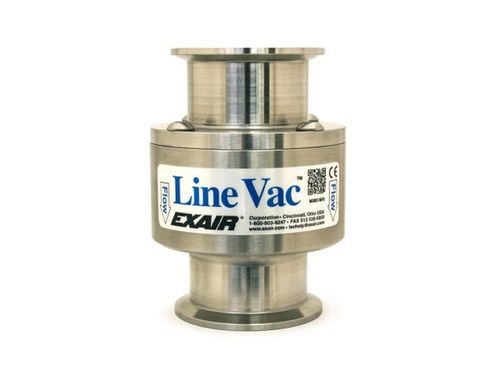

润滑文丘里喷射器 Model 161250-316用于输送机低噪不锈钢
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 润滑
- 润滑
- 应用
- 用于输送机
- 其他特性
- 紧凑型, 低噪, 可调节, 不锈钢, 在线, 大流量
- 真空范围
最多: -40 mbar
(-0.58 psi)最少: -90 mbar
(-1.31 psi)- 流量
最多: 116.38 m³/h
(4,109.92 ft³/h)最少: 56.07 m³/h
(1,980.09 ft³/h)- 温度
最多: 482 °C
(900 °F)最少: 204 °C
(399 °F)- 长度
最多: 143 mm
(6 in)最少: 111 mm
(4 in)- 宽度
最多: 70 mm
(2.76 in)最少: 32 mm
(1.26 in)- 高度
最多: 108 mm
(4.25 in)最少: 70 mm
(2.76 in)
产品介绍
描述
EXAIR的卫生法兰 Line Vac（压缩空气驱动）可连接至标准夹紧式法兰配件，构成用于卫生类工况的在线输送设备。该系列采用316不锈钢制造，可在无运动部件且无电力的情况下输送大体积物料至远距离。物料流量可通过压力调节器控制；提供可选安装支架以便安装。可用法兰尺寸：1-1/2"、2"、2-1/2"、3"。
应用
优点
型号
Sanitary Flange Line Vac 可单件订购或成套供应。套件包含 Sanitary Flange Line Vac、安装支架、过滤分离器与带快速接头的压力调节器。Type 316 不锈钢常备型号对应法兰尺寸 1-1/2"（38 mm）、2"（51 mm）、2-1/2"（64 mm）和 3"（76 mm）：161150-316、161200-316、161250-316、161300-316。
附件
可用附件包括按 Line Vac 尺寸配制的安装支架和用于输送软管的细网非织造鼓盖。按要求配置的套件包含安装支架、过滤分离器和压力调节器。
性能（80 PSIG / 5.5 BAR）
Model 161150-316 — 尺寸：1.5 in (38 mm) — 空气消耗：33 SCFM (934 SLPM) — 真空度：-36.8 in H2O (-9 kPa)
Model 161200-316 — 尺寸：2 in (51 mm) — 空气消耗：45 SCFM (1,274 SLPM) — 真空度：-28.5 in H2O (-7 kPa)
Model 161250-316 — 尺寸：2.5 in (64 mm) — 空气消耗：58.5 SCFM (1,657 SLPM) — 真空度：-23.5 in H2O (-6 kPa)
Model 161300-316 — 尺寸：3 in (76 mm) — 空气消耗：68.5 SCFM (1,939 SLPM) — 真空度：-14.7 in H2O (-4 kPa)
型号比较（精选）
尺寸（按型号列出关键数值）
型号：161150-316、161200-316、161250-316、161300-316
A（软管尺寸）in：2.00、2.52、3.05、3.58 — mm：51、64、77、91
B in：1.25、1.75、2.25、2.75 — mm：32、44、57、70
C in：2.75、3.25、3.75、4.25 — mm：70、83、95、108
D in：4.38、4.38、4.38、5.63 — mm：111、111、111、143
E in：2.13、2.13、2.13、2.75 — mm：54、54、54、70
F in：1.25、1.25、1.25、1.75 — mm：32、32、32、44
G in：1.69、2.22、2.78、3.28 — mm：43、56、71、83
H（进气口）：3/8" NPT、3/8" NPT、3/8" NPT、1/2" NPT
I（角度）：约20°、20°、20°、21.3°
工作原理
压缩空气进入环形集气腔，经定向喷嘴注入喉部。空气射流在进气口处产生真空，吸入物料并将其加速通过装置，从而实现长距离的垂直或水平输送。
画廊说明
Sanitary Flange Line Vac 提供四种尺寸，范围从 1-1/2" 到 3"。画廊图片通常展示卫生法兰安装实例以及制药类应用示例。
技术规格
EXAIR的卫生法兰 Line Vac（压缩空气驱动）可连接至标准夹紧式法兰配件，构成用于卫生类工况的在线输送设备。该系列采用316不锈钢制造，可在无运动部件且无电力的情况下输送大体积物料至远距离。物料流量可通过压力调节器控制；提供可选安装支架以便安装。可用法兰尺寸：1-1/2"、2"、2-1/2"、3"。
应用
- 料斗装料
- 纤维张力控制
- 物料输送
- 废料/修边去除
- 切屑清除
- 工件传送
- 灌装工序
优点
- 兼容 ISO 2852 — 适配标准卫生法兰
- Type 316 不锈钢结构，适用于卫生环境
- 四种常备尺寸，覆盖常见法兰规格
- 无运动部件 — 维护量低
- 结构紧凑
- 高吞吐能力
- 运行安静
型号
Sanitary Flange Line Vac 可单件订购或成套供应。套件包含 Sanitary Flange Line Vac、安装支架、过滤分离器与带快速接头的压力调节器。Type 316 不锈钢常备型号对应法兰尺寸 1-1/2"（38 mm）、2"（51 mm）、2-1/2"（64 mm）和 3"（76 mm）：161150-316、161200-316、161250-316、161300-316。
附件
可用附件包括按 Line Vac 尺寸配制的安装支架和用于输送软管的细网非织造鼓盖。按要求配置的套件包含安装支架、过滤分离器和压力调节器。
性能（80 PSIG / 5.5 BAR）
Model 161150-316 — 尺寸：1.5 in (38 mm) — 空气消耗：33 SCFM (934 SLPM) — 真空度：-36.8 in H2O (-9 kPa)
Model 161200-316 — 尺寸：2 in (51 mm) — 空气消耗：45 SCFM (1,274 SLPM) — 真空度：-28.5 in H2O (-7 kPa)
Model 161250-316 — 尺寸：2.5 in (64 mm) — 空气消耗：58.5 SCFM (1,657 SLPM) — 真空度：-23.5 in H2O (-6 kPa)
Model 161300-316 — 尺寸：3 in (76 mm) — 空气消耗：68.5 SCFM (1,939 SLPM) — 真空度：-14.7 in H2O (-4 kPa)
型号比较（精选）
- 铝制 Line Vac — 额定温度：275°F (135°C) — 抗腐蚀性：一般
- 不锈钢 Line Vac（Type 303）— 额定温度：400°F (204°C) — 抗腐蚀性：良好
- 不锈钢 Line Vac（Type 316）— 额定温度：400°F (204°C) — 抗腐蚀性：优秀（Sanitary Flange Line Vac 采用）
- 高温型号（Type 303/316）— 额定温度：最高可达 900°F (482°C)
- Heavy Duty / Ultra Duty（强化合金）— 额定温度：400°F (204°C) — 抗腐蚀性：良好
尺寸（按型号列出关键数值）
型号：161150-316、161200-316、161250-316、161300-316
A（软管尺寸）in：2.00、2.52、3.05、3.58 — mm：51、64、77、91
B in：1.25、1.75、2.25、2.75 — mm：32、44、57、70
C in：2.75、3.25、3.75、4.25 — mm：70、83、95、108
D in：4.38、4.38、4.38、5.63 — mm：111、111、111、143
E in：2.13、2.13、2.13、2.75 — mm：54、54、54、70
F in：1.25、1.25、1.25、1.75 — mm：32、32、32、44
G in：1.69、2.22、2.78、3.28 — mm：43、56、71、83
H（进气口）：3/8" NPT、3/8" NPT、3/8" NPT、1/2" NPT
I（角度）：约20°、20°、20°、21.3°
工作原理
压缩空气进入环形集气腔，经定向喷嘴注入喉部。空气射流在进气口处产生真空，吸入物料并将其加速通过装置，从而实现长距离的垂直或水平输送。
画廊说明
Sanitary Flange Line Vac 提供四种尺寸，范围从 1-1/2" 到 3"。画廊图片通常展示卫生法兰安装实例以及制药类应用示例。
技术规格
- Brand: EXAIR
- 材料：Type 316 不锈钢（Sanitary Flange Line Vac）
- 兼容性：ISO 2852 compatible（适配标准卫生法兰）
- 可用法兰尺寸：1-1/2"、2"、2-1/2"、3"
- 常备型号（Type 316 SS）：161150-316 (1.5"), 161200-316 (2"), 161250-316 (2.5"), 161300-316 (3")
- 典型套件内容：Sanitary Flange Line Vac、安装支架、过滤分离器、压力调节器（含快速接头）
- 操作：压缩空气驱动，无运动部件；通过调压器控制物料流量
- 80 PSIG（5.5 BAR）下性能：参见上文各型号的空气消耗和真空值
- 各型号进气口尺寸：3/8" NPT（小型号）和 1/2" NPT（最大型号）
- 温度等级：Type 316 型号约 400°F（204°C）；高温型号可达 900°F（482°C）
- 应用场景：料斗装料、纤维张力、材料输送、废料/修边去除、切屑清除、零件传送、灌装作业
- 页面显示的 SKU：P161150
