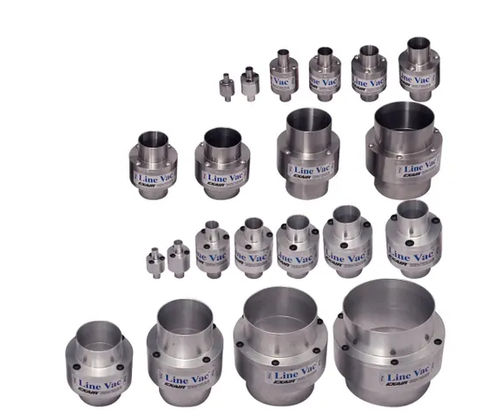

软管文丘里喷射器 Model 6080

用于输送机用于气动运输低噪

概述 Line Vac™ 是一种压缩空气驱动的在线输送器，可连接标准软管用于长距离输送散装物料。适用内径尺寸为3/8"至5"（10 mm至127 mm）。物料流量通过压力调节器控制。可选安装支架。无运动部件且无需电源。材质包括铝、303型不锈钢、316型不锈钢及硬化合金。

应用

• 料斗装填
• 纤维张力控制
• 物料输送
• 废料/修边物清除
• 切屑清除
• 零件转移
• 灌装作业

优点

• 体积小巧
• 低噪音运行
• 无运动部件（维护量低）
• 适配标准软管或管道
• 可选铝、不锈钢或硬化合金
• 高通量能力

材质 铝是通用输送的经济选择。最高温度：250°F（121°C）。标准不锈钢型号（Type 303）具有良好耐腐蚀性，适用于食品服务、磨蚀或腐蚀性应用。最高温度：800°F（426°C）。Type 316 不锈钢用于某些食品和药品等关键应用时提供出色的耐腐蚀性。最高温度：1000°F（538°C）。

型号 Line Vac 可单独购买，也可成套提供。Line Vac 套件包含 Line Vac、本体安装支架、过滤分离器和带接头的压力调节器。具备轻型、标准、重型/超重型（heavy/ultra duty）型号，适用于软管或NPT螺纹管。

配件

• 透明PVC输送软管，多种内径（3/8" / 10 mm至3" / 76 mm），长度可达50'（15.2 m）
• 3/8"（10 mm）至5"（127 mm）安装支架
• 过滤分离器和压力调节器（套件包含）
• 桶盖（细网非织造布），适用于30或55加仑桶；含软管夹和弹簧扣带

型号比较（材质 / 温度等级 / 耐腐蚀性）

• 铝制 Line Vac — 温度等级：275°F（135°C） — 耐腐蚀性：一般
• 不锈钢 Line Vac（Type 303） — 温度等级：400°F（204°C） — 耐腐蚀性：良好
• 不锈钢 Line Vac（Type 316） — 温度等级：400°F（204°C） — 耐腐蚀性：优秀
• 法兰式不锈钢 Line Vac（Type 316） — 温度等级：400°F（204°C） — 耐腐蚀性：优秀
• 高温不锈钢 Line Vac（Type 303） — 温度等级：900°F（482°C） — 耐腐蚀性：良好
• 高温不锈钢 Line Vac（Type 316） — 温度等级：900°F（482°C） — 耐腐蚀性：优秀
• Heavy Duty Line Vac（硬化合金） — 温度等级：400°F（204°C） — 耐腐蚀性：良好
• Ultra Duty Line Vac（硬化合金） — 温度等级：400°F（204°C） — 耐腐蚀性：良好

Line Vac 性能 (80 PSIG / 5.5 BAR) — 部分型号

• 6058, 6058-316, HT6058, HT6058-316, 6078 — 空气消耗：5.60 SCFM (158 SLPM) — 真空度：-120" H2O (-29.9 kPa)
• 6059, 6059-316, HT6059, HT6059-316, 6079 — 空气消耗：7.00 SCFM (198 SLPM) — 真空度：-100" H2O (-24.9 kPa)
• 6060, 6060-316, HT6060, HT6060-316, 6080 — 空气消耗：10.70 SCFM (303 SLPM) — 真空度：-72" H2O (-18 kPa)
• 6061, 6061-316, HT6061, HT6061-316, 6081 — 空气消耗：14.70 SCFM (416 SLPM) — 真空度：-42" H2O (-11 kPa)
• 6062, 6062-316, HT6062, HT6062-316, 6082 — 空气消耗：25.90 SCFM (733 SLPM) — 真空度：-42" H2O (-11 kPa)

工作原理 压缩空气通过入气口进入环形腔，并通过定向喷嘴注入喉部。这些气流在进气口产生真空，吸入并加速物料通过装置，从而实现长距离的垂直或水平输送。

技术规格

• 系列 / 型号：Line Vac™
• 本页示例 SKU：P6060（配置产品对应包含6060的型号系列）
• 适用软管内径：3/8" 至 5"（10 mm 至 127 mm）
• 示例：型号6060适用于3/4"（19 mm）软管
• 进气口（6060示例）：1/4" FNPT
• 可选材质：铝；Type 303不锈钢；Type 316不锈钢；硬化合金（heavy/ultra duty）
• 温度等级：铝至250°F（121°C）；Type 303至800°F（426°C）；Type 316至1000°F（538°C）
• 运行方式：压缩空气驱动，无运动部件，流量由调压器控制
• 典型应用：料斗装填、纤维张紧、物料输送、废料清除、切屑清除、零件转移、灌装操作
• 配件：透明PVC输送软管（多种内径）、安装支架、过滤分离器、压力调节器、桶盖
• 性能示例（6060 于 80 PSIG / 5.5 BAR）：空气消耗 10.70 SCFM (303 SLPM)、真空 ≈ -72" H2O (≈ -18 kPa)
• 包装选项：单个 Line Vac 或 Line Vac 套件（含支架、过滤分离器和带接头的压力调节器）
