配管套件离子气刀 Model 112160PKI Gen4 Super

用于造纸行业用于印刷业用于塑料加工

概述

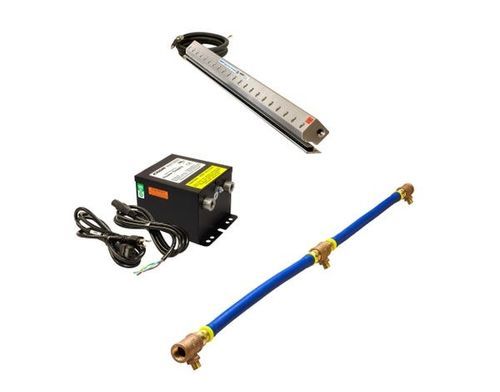

Gen4® Super Ion Air Knife™ 系统包含 Super Air Knife（集成 Gen4 离子棒）、所需电源（Model 7960 或 7961 — 可选择 115 VAC/230 VAC，50/60 Hz）以及方便安装的管路套件。该系统产生均匀的层流离子气幕，可中和静电并去除塑料、卷材、板材等表面的颗粒物，减少撕裂、卡料及静电触电风险，适合持续的工业应用且维护低。

适用场景

• 卷材/薄膜清洁
• 注塑与吹塑设备
• 切片机与修边工位
• 装配前零件清洁
• 涂装前除尘
• 热缩包装与包装线
• 包装清洁与搬运
• 袋子开启与灌装作业
• 印刷与加工设备

优点

• 相比此前设计，离子性能可提高高达34%
• 装甲电磁屏蔽电缆，耐用并防电磁干扰（EMI）
• 离子棒集成接地，无需额外接地连接
• 电源端不锈钢连接件，耐腐蚀
• 模块化电源线便于布线和连接
• 低压缩空气消耗
• 沿全长均匀气流与离子分布
• 运行噪音低，适用于生产环境
• 有效距离达 6.1 m（20 ft）
• 无冲击、非放射性设计
• 结构紧凑坚固，易于安装
• 通过连接多单元实现无限系统长度
• 维护量低，可通过垫片调节力和流量

型号
Gen4 Super Ion Air Knives 提供四种型号以满足不同安装与性能需求：

• Gen4 Super Ion Air Knife — 包含 Super Air Knife 与 Gen4 离子棒组件。
• Gen4 Super Ion Air Knife Systems — 包含 Gen4 Super Ion Air Knife 与 Model 7960 Gen4 电源（115V/230VAC，50/60Hz）。
• Gen4 Super Ion Air Knife Kits — 包含 Gen4 Super Ion Air Knife、Model 7960 电源、垫片套件、滤器分离器和带接头的压力调节器。
• Gen4 Deluxe Super Ion Air Knife Kits — 在上述套件基础上增加 EFC（电子流量控制）和通用安装系统。

型号 / 零件号对照表（气流长度 vs 零件号）
气流长度 | Gen4 Super Ion Air Knife | Gen4 Super Ion Air Knife Systems | Gen4 Super Ion Air Knife Kit | Gen4 Deluxe Super Ion Air Knife Kit
3" (76mm) | 112003 | 112103 | 112203 | 112203DX
6" (152mm) | 112006 | 112106 | 112206 | 112206DX
9" (229mm) | 112009 | 112109 | 112209 | 112209DX
12" (305mm) | 112012 | 112112 | 112212 | 112212DX
18" (457mm) | 112018 | 112118 | 112218 | 112218DX
24" (610mm) | 112024 | 112124 | 112224 | 112224DX
30" (762mm) | 112030 | 112130 | 112230 | 112230DX
36" (914mm) | 112036 | 112136 | 112236 | 112236DX
42" (1067mm) | 112042 | 112142 | 112242 | 112242DX
48" (1219mm) | 112048 | 112148 | 112248 | 112248DX
54" (1372mm) | 112054 | 112154 | 112254 | 112254DX
60" (1524mm) | 112060 | 112160 | 112260 | 112260DX
72" (1829mm) | 112072 | 112172 | 112272 | 112272DX
84" (2134mm) | 112084 | 112184 | 112284 | 112284DX
96" (2438mm) | 112096 | 112196 | 112296 | 112296DX
108" (2743mm) | 1120108 | 1121108 | 1122108 | 1122108DX

配件与备注

• 电源（Model 7960 两输出、Model 7961 四输出）具有可选输入电压（115VAC/230VAC）、模块化装甲屏蔽电缆、集成主保险丝和带指示灯的电源开关；UL Component 认定（美/加），并符合 CE 与 RoHS。
• 通用 Air Knife 安装系统（Model 9060）为不锈钢结构，提供牢固、精确的定位；可动和延伸细节取决于 Air Knife 长度。
• 配管套件为连接多个进气口以获得最佳性能提供适配的气管/软管与接头；铝制 Super Air Knife 的配管套件包括压力表、丁腈/PVC 软管与黄铜接头。
• 耦合支架套件用于连接多段 Super Air Knife 以延长长度，包含刚性板和不锈钢螺钉。
• Air Knife 垫片套件可用于调整排气缝隙并提高力/流量；垫片厚度详情随套件提供。

技术规格

• 可用长度：3、6、9、12、18、24、30、36、42、48、54、60、72、84、96 和 108"（76–2743 mm）。亦可提供特殊长度及经耦合实现的无限系统长度。
• 电缆：随附 5' 装甲电磁屏蔽电缆，带接地与卡口式连接器。
• 电源：需使用 EXAIR Model 7960 或 7961（5 kV）；电源含 6' 模块化电源线、指示灯开关和主保险丝。
• 压缩空气：每端及底部提供 1/4 NPT 出口；对 ≥24" 的刀体提供配管套件以实现多入口。
• 电气：用于 5 kVrms、5 mA（最大）电源。
• 电气危险：Gen4 离子棒为无触电设计（短路时 <40 μA）。不得在易燃材料或气体附近使用。
• 构造材料：金属部件为铝制；发射针为不锈钢；塑料部件符合 UL 94 HB。
• 最高环境温度：165°F（74°C）。
• 每英尺（305 mm）性能 — 供气压力 PSIG (BAR) | 空气消耗 SCFM | 空气消耗 SLPM | 声级 dBA | 耗散 5 kV（秒）:
  5 PSIG (0.3 BAR) | 3.7 SCFM | 105 SLPM | 39 dBA | 0.40 s
  10 PSIG (0.7 BAR) | 5.5 SCFM | 156 SLPM | 51 dBA | 0.33 s
  20 PSIG (1.4 BAR) | 13.2 SCFM | 372 SLPM | 57 dBA | 0.26 s
  40 PSIG (2.8 BAR) | 20.4 SCFM | 576 SLPM | 61 dBA | 0.23 s
  60 PSIG (4.1 BAR) | 27.6 SCFM | 780 SLPM | 65 dBA | 0.21 s
  80 PSIG (5.5 BAR) | 34.8 SCFM | 984 SLPM | 69 dBA | 0.20 s
  100 PSIG (6.9 BAR) | 42.0 SCFM | 1188 SLPM | 72 dBA | 0.18 s
