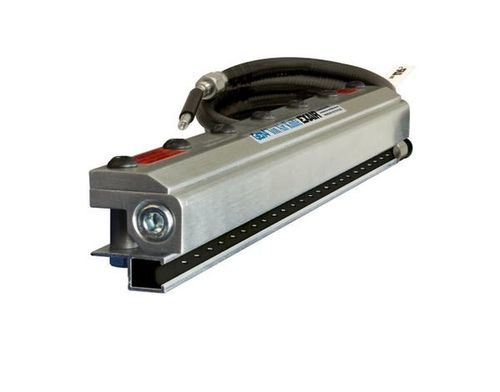

离子气刀 Model 8109 Gen4® Standard

概述
EXAIR 的 Gen4® Standard Ion Air Knife™ 使用 Standard Air Knife（空气放大比 30:1），将一片电离空气送至带电表面。可去除塑料、网材、薄板及其他表面静电，减少撕裂、卡纸和危险电击。与 Gen4 Super Ion Air Knife（40:1）相比，空气消耗和噪音略高。有效作用距离可达 20 ft（6.1 m）。

优点

• 性能提高 30%
• 装甲电磁屏蔽电缆
• 集成接地 — 无需额外接地连接
• 电源处不锈钢连接件
• 30:1 空气放大，降低压缩空气需求
• 低维护、无电击风险、非放射性
• 力和流量可变；在 20 ft（6.1 m）内有效
• 结构紧凑、坚固；系统长度无限制

型号

• Gen4 Standard Ion Air Knife — 包含 Standard Air Knife 与 Gen4 Ionizing Bar 组件。 不含电源。
• Gen4 Standard Ion Air Knife Systems — 包含 Gen4 Standard Ion Air Knife 与 Model 7960 Gen4 电源（115/230 VAC，50/60 Hz）。
• Gen4 Standard Ion Air Knife Kits — 包含刀体、Model 7960 电源、垫片组、过滤分离器及压力调节器（含接头）。
• Gen4 Deluxe Standard Ion Air Knife Kits — 包含刀体、Model 7960 电源、EFC、通用安装系统、垫片组、过滤分离器及压力调节器（含接头）。

型号 / 长度 表
Length | Gen4 Standard Ion Air Knife | Gen4 Standard Ion Air Knife Systems | Gen4 Standard Ion Air Knife Kit | Gen4 Deluxe Standard Ion Air Knife Kit
3" (76mm) | 8103 | 8203 | 8403 | 8403DX
6" (152mm) | 8106 | 8206 | 8406 | 8406DX
9" (229mm) | 8109 | 8209 | 8409 | 8409DX
12" (305mm) | 8112 | 8212 | 8412 | 8412DX
18" (457mm) | 8118 | 8218 | 8418 | 8418DX
24" (610mm) | 8124 | 8224 | 8424 | 8424DX
30" (762mm) | 8130 | 8230 | 8430 | 8430DX
36" (914mm) | 8136 | 8236 | 8436 | 8436DX
42" (1067mm) | 8142 | 8242 | 8442 | 8442DX
48" (1219mm) | 8148 | 8248 | 8448 | 8448DX

配件（概要）
电源 — Model 7960（2 出口）和 Model 7961（4 出口），适用于 115 VAC 或 230 VAC、50/60 Hz 系统可选。含 6'（1.83 m）模块化电源线和带灯电源开关。电源为 UL Component 认证，符合 CE 与 RoHS。

通用安装系统 — Model 9060 为任何 EXAIR Air Knife 提供可靠精确的定位；任意长度可顶装；Standard Ion Air Knives 长度 ≥ 9"（229 mm）可底装。可任意角度定位，最大伸出 30"（762 mm）。

Air Knife 配管套件 — 对于 24" 及以上刀需多个进气口；配管套件提供适当尺寸的软管/管道和接头，并为铝刀提供压力表。

联接支架套件 — 用于将两个 Air Knife 联接以延长长度；套件包含金属板和不锈钢螺钉，并保留压缩空气进口通道。

Air Knife 垫片组（Shims） — 设定排气间隙以调节力和流量。铝刀常见垫片厚度：.001" (0.03 mm)、.002" (0.05 mm)（安装）、.003" (0.08 mm)、.004" (0.10 mm)。

性能（每英尺 / 305 mm）
Pressure (PSIG) | BAR | Air Consumption (SCFM) | Air Consumption (SLPM) | Sound Level (dBA) | Dissipates 5kV (seconds)
5 PSIG | 0.3 BAR | 6 SCFM | 170 SLPM | 66 dBA | 0.38 s
10 PSIG | 0.7 BAR | 8 SCFM | 227 SLPM | 68 dBA | 0.28 s
20 PSIG | 1.4 BAR | 16 SCFM | 453 SLPM | 69 dBA | 0.29 s
40 PSIG | 2.8 BAR | 24 SCFM | 679 SLPM | 78 dBA | 0.21 s
60 PSIG | 4.1 BAR | 32 SCFM | 906 SLPM | 84 dBA | 0.21 s
80 PSIG | 5.5 BAR | 41 SCFM | 1,160 SLPM | 87 dBA | 0.21 s
100 PSIG | 6.9 BAR | 49 SCFM | 1,387 SLPM | 90 dBA | 0.21 s
* 每英尺（305 mm）长度数据。** 在距离目标 6"（152 mm）处测量。

规格 / 材料

• 可用长度：3"、6"、9"、12"、18"、24"、30"、36"、42"、48"（76–1219 mm）。可提供特殊长度及无限系统长度。
• 电缆：附带 5'（1.52 m）装甲电磁屏蔽电缆。
• 电源：需要 EXAIR Model 7960 或 7961（5 kV）；电源含 6'（1.83 m）电源线及指示灯开关。
• 压缩空气：Standard Air Knife 两端设有 1/4 NPT 出口。
• 电气：适用于 5 kVrms、5 mA（最大）电源；Gen4 离子棒为无电击风险（短路时 < 40 μA）。
• 材料：金属部件 — 铝；发射端 — 不锈钢；塑料件 UL 94 HB。
• 最高环境温度：165°F（74°C）。
• 空气放大比：30:1。离子化气流有效覆盖距离：最高 20 ft（6.1 m）。
• 非放射性、低维护、力和流量可变。

特性 / 技术规格

• 品牌：EXAIR
• 商业型号：Gen4® Standard Ion Air Knife™
• 空气放大比：30:1
• 标准长度：76 mm 至 1219 mm（3" 至 48"）
• 随附屏蔽电缆：5'（1.52 m）
• 所需高压电源：Model 7960 / 7961（5 kV）
• 空气接头：每端 1/4 NPT
• 材料：铝制机身，不锈钢发射端
• 最高环境温度：165°F（74°C）
