离子气刀套件 Model 8424DX Gen4® Deluxe Standard

工业带有压力调节器不锈钢

Overview

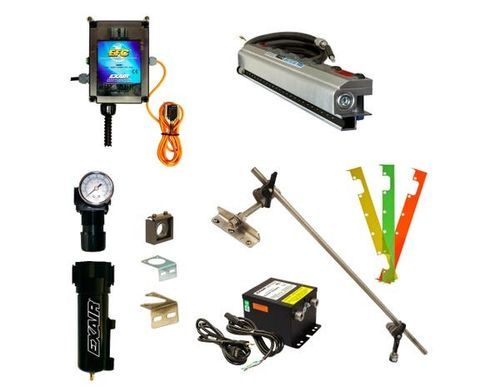

Gen4® Deluxe Standard Ion Air Knife™ 套件包含使 Gen4 Standard Ion Air Knife™ 达到最佳静电消除性能所需的所有部件：Electronic Flow Control (EFC)、通用安装支架、电源、垫片（shim）套件、过滤分离器和减压阀。Standard Ion Air Knife™ 采用 30:1 空气放大比，向带电表面提供一片离子化空气，用于塑料、卷材和片材的静电去除。与 Gen4 Super Ion Air Knife™ 相比，空气消耗和噪声较高，但仍适用于许多工业场景。

Advantages

• 离子化性能提升（较早期设计约 30%）
• 装甲电缆并具电磁屏蔽，确保信号可靠
• 集成接地—无需额外接地连接
• 电源连接采用不锈钢，耐用可靠
• 相比旧型空气刀降低空气消耗
• 30:1 空气放大，提供均匀空气薄片
• 运行噪音低
• 对静电中和有效距离达 20 ft（6.1 m）
• 无电击风险、非放射性离子化
• 结构紧凑坚固，易于安装
• 通过联接支架实现无限系统长度
• 低维护，发射器可更换
• 可通过垫片和 EFC 调节力与流量

Models
Gen4 Standard Ion Air Knives 提供四种配置：

• Gen4 Standard Ion Air Knife™ — 包含 Standard Air Knife 和 Gen4 离子杆组件。（不含电源。）
• Gen4 Standard Ion Air Knife Systems — 包含 Gen4 Standard Ion Air Knife™ 与 Model 7960 Gen4 电源（115/230 VAC，50/60 Hz）。
• Gen4 Standard Ion Air Knife Kits — 包含 Gen4 Standard Ion Air Knife™、Model 7960 Gen4 电源、垫片套件、过滤分离器和带接头的减压阀。
• Gen4 Deluxe Standard Ion Air Knife Kits — 包含 Gen4 Standard Ion Air Knife™、Model 7960 Gen4 电源、Electronic Flow Control (EFC)、通用安装系统、垫片套件、过滤分离器和带接头的减压阀。

Model / Length matrix
3" (76 mm) | 8103 | 8203 | 8403 | 8403DX
6" (152 mm) | 8106 | 8206 | 8406 | 8406DX
9" (229 mm) | 8109 | 8209 | 8409 | 8409DX
12" (305 mm) | 8112 | 8212 | 8412 | 8412DX
18" (457 mm) | 8118 | 8218 | 8418 | 8418DX
24" (610 mm) | 8124 | 8224 | 8424 | 8424DX
30" (762 mm) | 8130 | 8230 | 8430 | 8430DX
36" (914 mm) | 8136 | 8236 | 8436 | 8436DX
42" (1067 mm) | 8142 | 8242 | 8442 | 8442DX
48" (1219 mm) | 8148 | 8248 | 8448 | 8448DX

Performance summary (per foot of length)
供气压力 (PSIG / BAR) vs 空气消耗 (SCFM / SLPM) vs 声级 (dBA) vs 消除 5kV 时间（秒）:
5 PSIG (0.3 BAR): 6 SCFM (170 SLPM), 66 dBA, 0.38 秒
10 PSIG (0.7 BAR): 8 SCFM (227 SLPM), 68 dBA, 0.28 秒
20 PSIG (1.4 BAR): 16 SCFM (453 SLPM), 69 dBA, 0.29 秒
40 PSIG (2.8 BAR): 24 SCFM (679 SLPM), 78 dBA, 0.21 秒
60 PSIG (4.1 BAR): 32 SCFM (906 SLPM), 84 dBA, 0.21 秒
80 PSIG (5.5 BAR): 41 SCFM (1,160 SLPM), 87 dBA, 0.21 秒
100 PSIG (6.9 BAR): 49 SCFM (1,387 SLPM), 90 dBA, 0.21 秒

Accessories

• 电源 — Model 7960（2 个输出）与 Model 7961（4 个输出），适用于 115/230 VAC，50/60 Hz；包含电源线和带指示灯的电源开关。
• 通用安装系统（Model 9060）— 精确定位，支持上装或下装，最长可伸出 30" (762 mm)；不锈钢结构。
• Air Knife 管路套件 — 为较长刀体的多个进气口供气；包含合适尺寸的软管/管道、接头及（如适用）压力表。
• 联接支架套件 — 用于连接多个 Air Knife，形成超出标准段的长度。
• Air Knife 垫片套件 — 调整间隙以改变力和流量（包含多种垫片厚度）。

Specifications

• 可用长度：3", 6", 9", 12", 18", 24", 30", 36", 42", 48" (76, 152, 229, 305, 457, 610, 762, 914, 1067, 1219 mm)。亦可提供特殊规格及无限系统长度。
• 电缆：含 5 ft (1.52 m) 装甲电缆并具电磁屏蔽。
• 电源：需 EXAIR Model 7960 或 7961（5 kV）。电源含 6 ft (1.83 m) 电源线及指示灯开关。
• 压缩空气接口：Standard Air Knife™ 两端配备 1/4 NPT 接口。
• 电气：与 5 kVrms、5 mA（最大）电源配合使用。
• 电气危险：Gen4 离子条为无触电风险（短路时小于 40 微安）。勿在易燃材料或气体附近使用。
• 材质：金属件 — 铝；塑料件 — UL 94 HB；发射针 — 不锈钢。
• 最大环境温度：165°F (74°C)。
