平面喷射喷嘴 Model 1122SS-9318 Super

空气清洁冷却

概述

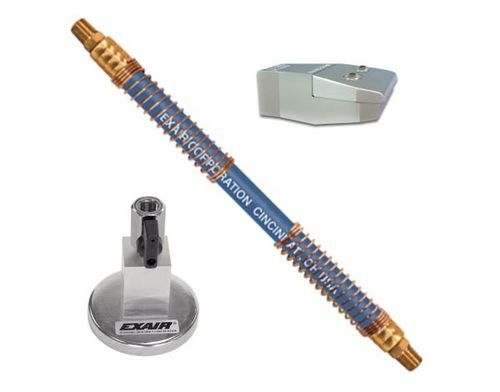

EXAIR 的 2" 平板 Super Air 喷嘴™ 是高效 1" 平板 Super Air 喷嘴™ 的 2" 宽版本。该专利设计（U.S. Pat 5402938）使用特殊垫片（shim）保持组件的关键位置，产生宽而有力的高速层流气流，且空气消耗和噪音最小。通过安装不同厚度的垫片可增减力量和流量。本页所示配置包含 EXAIR 的可弯曲 Stay Set 软管以便频繁重定位，以及一或两出口磁性底座以牢固安装于金属机械上。2" 平板 Super Air 喷嘴可选锌铝合金或 316 型不锈钢材质。

应用

• 零件清洁
• 切屑排除
• 液体吹干
• 零件冷却
• 物料输送
• 零件弹出
• 纤维输送
• 气体辅助

优点

• 降低压缩空气成本
• 典型平均噪音降低约 10 dBA
• 节省压缩空气
• 改善吹扫性能
• 体积小
• 提高安全性
• 符合 OSHA 噪音级别要求
• 符合 OSHA 压力要求
• 提高产能

材料

• 锌铝合金 - 通用应用。最高温度 250°F (121°C)。
• 316 型不锈钢 - 适用于高温、腐蚀性环境和机械磨损。最高温度 1000°F (538°C)。

附件

• 垫片套件 (Shim Sets) - 包含 .005" (0.13 mm)、.010" (0.25 mm) 和 .020" (0.51 mm) 厚度的垫片，用于调节力量和流量。
• 旋接件 (Swivel Fittings) - 允许瞄准调整（每侧从中心轴 25°，总计 50°）。可选 303 或 316 不锈钢材质。
• Stay Set 软管与磁性底座 - 用于重定位的柔性软管，及用于安装到金属机械上的一或两出口磁性底座。

性能（在 80 PSIG / 5.5 BAR、安装 .015" (0.38 mm) 垫片时测得）
Model | SCFM | SLPM | Force (oz) | Force (g) | Sound Level (dBA)
1122 / 1122SS | 21.8 | 622 | 22 oz | 624 g | 77 dBA

说明：力量在距离目标 12" (305 mm) 处测量。噪音在 3' (914 mm) 处测量。

工作原理
压缩空气经入口进入气室并被引导至精确的狭缝口。当主气流从细狭缝喷嘴喷出时，沿着一平面表面流动，使气流在喷嘴长度方向上形成一条笔直均匀的薄片。周围空气以典型 40:1 的比例被卷入主气流，从而在最大化力和体积的同时最小化速度损失和噪音，产生层流且冲击力强的气流薄片。

尺寸与气流分布
2" 宽的喷嘴截面，带有细狭缝口，在 2" 宽度内产生均匀的平面气流薄片；制造商提供的产品图纸和尺寸图仅供参考。

特性 / 技术规格

• 商业名称：2" Flat Super Air Nozzle™
• 页面上显示的型号 / SKU：P1122-9306
• EXAIR 产品 ID：3766
• 可选材料：锌铝合金；316 型不锈钢
• 最高温度（锌铝合金）：250°F (121°C)
• 最高温度（Type 316 SS）：1000°F (538°C)
• 空气消耗（典型，80 PSIG / 5.5 BAR）：21.8 SCFM (622 SLPM)
• 力量（在 12" / 305 mm 测量）：22 oz (624 g)
• 噪音级别（在 3' / 914 mm 测量）：77 dBA
• 随附/可用垫片尺寸：.005" (0.13 mm)、.010" (0.25 mm)、.020" (0.51 mm); 示例数据为安装 .015" (0.38 mm) 垫片时的测量值
• 本配置包含的附件：可弯曲 Stay Set 软管；一或两出口磁性底座
• 专利：U.S. Pat 5402938
• 典型吸入比：40:1（周围空气 : 主气流）
• 价格（页面）：287.80 USD（不含税）
