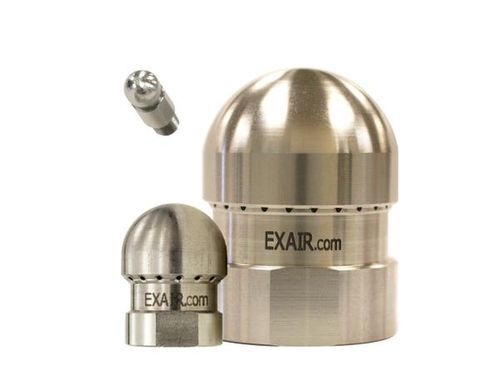

倒置鼓风式喷嘴 Model 1008SS

空气清洁冷却

概述
后吹式空气喷嘴用于清洁管道、管子、软管或通道的内部，通过产生朝向入口的360°环形气流来移除切削液、切屑和加工产生的杂质，避免将切屑推入零件内部。适用于内径从1/4" (6.3 mm) 至16" (406 mm)。由于气流指向操作员，建议佩戴个人防护装备。

应用

• 零件清洁
• 切屑清除
• 液体吹净
• 零件冷却
• 材料输送
• 零件弹出
• 纤维输送
• 气源辅助

优点

• 相比开口管降低压缩空气消耗
• 平均约降低噪声10 dBA（依型号而定）
• 在更低消耗下提供更好的吹净性能
• 结构紧凑，便于安装
• 相较直接吹风提升操作员安全性
• 符合 OSHA 的死端压力及相关噪声要求
• 提高生产效率

材质
316 型不锈钢 — 适用于高温、腐蚀性环境及机械磨损。最高温度：1000°F (538°C)。

配件
切屑防护罩

• 型号 901650 — 适用于 M4 x 0.5 延长件（保护操作员免受飞散碎屑）
• 型号 901222 — 适用于 1/4 NPT 延长件

铝制延长管
延长管用于到达并清洁管道、管子、软管或通道内部；可选长度最长达 72" (1829 mm)。示例型号：

• 9492 — 6" (152 mm) 铝制，M4 x 0.5
• 9493 — 12" (305 mm) 铝制，M4 x 0.5
• 9495 — 24" (610 mm) 铝制，M4 x 0.5
• 9497 — 36" (914 mm) 铝制，M4 x 0.5
• 9188 — 12" (305 mm) 铝制，1/4 NPT
• 9194 — 72" (1829 mm) 铝制，1/4 NPT
• 900353 — 12" (305 mm) 铝制，1" NPT

性能（示例型号）

• 1004SS — 4.5 SCFM (127 SLPM), 75 dBA — 适用内径 1/4"–1" (6.3–25.4 mm)
• 1006SS — 22 SCFM (622 SLPM), 80 dBA — 适用内径 7/8"–4" (22–102 mm)
• 1008SS — 57 SCFM (1,614 SLPM), 89 dBA — 适用内径 2"–16" (51–406 mm)

工作原理（简述）
喷嘴利用 Coanda 效应将压缩空气流放大约 25 倍或更多。空气从外周的环形排出口以一定角度喷出，形成指向入口的高速气锥。由此在维持 OSHA 死端压力合规的同时，实现高流量、高速度的气流且消耗最小。

规格

• SKU（页面示例）：P1006SS
• 可用型号系列：1004SS、1006SS、1008SS
• 材质：316 型不锈钢
• 最高温度：1000°F (538°C)
• 建议 PPE：操作时需佩戴（气流指向操作员）
• 性能（示例 1006SS）：22 SCFM (622 SLPM), 80 dBA，适用于 7/8"–4" (22–102 mm) 内径
• 配件：切屑防护罩（901650、901222）、铝制延长管（多种长度，最长 72"）
• 工作原理：Coanda 效应 — 在低消耗下实现高放大比的压缩空气，提供大流量/高速度气流
