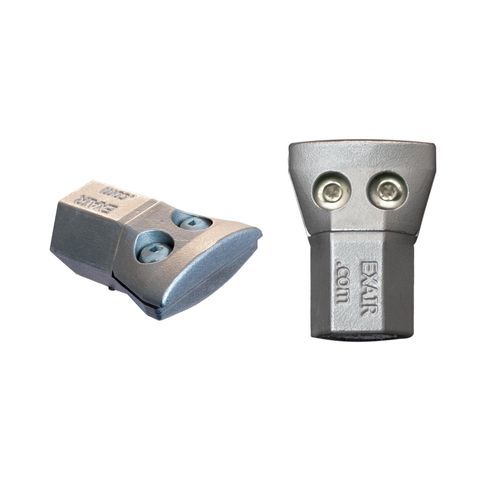

平面喷射喷嘴 Model HP1126 Super

空气清洁冷却

概述
EXAIR的1英寸High Power Flat Super Air Nozzle™产生宽度为1英寸（25 mm）的平面气流，吹力为1磅。其专利设计在降低噪音的同时最大化诱导空气量。通过更换垫片（shim）可调节力和流量。提供锌‑铝合金或Type 316不锈钢材质。

适用场景

• 零件清洁
• 切屑清除
• 液体吹除
• 零件冷却
• 物料输送
• 零件推出
• 纤维输送
• 气体辅助

优点

• 有力且层流的气流
• 专利垫片设计，可改变气流
• 极低噪音运行
• 低压缩空气消耗
• 符合OSHA噪声和压力要求
• 可选锌‑铝合金或316不锈钢

材料

• 锌‑铝合金 – 通用用途；最高温度250°F（121°C）。
• Type 316不锈钢 – 用于高温、腐蚀性环境和机械磨损；最高温度1000°F（538°C）。

配件

• 垫片套件 – 型号HP1136SS套件包含0.020"（0.51 mm）和0.030"（0.76 mm）垫片；默认安装0.025"（0.64 mm）垫片。
• Stay Set软管 – 柔性可定位软管，适合频繁调整，可保持瞄准位置。
• 万向接头 – 允许相对于中心轴±25°的调整；提供Type 303或316不锈钢材质。
• 磁性底座 – 支持频繁移动并在水平或垂直位置牢固安装；含用于调节力与流量的截止阀。

Flat Super Air Nozzle的工作原理
压缩空气进入喷嘴的腔体并通过精密的狭缝孔口。主气流沿平面表面流动，沿喷嘴长度形成均匀的气流薄片。环境空气以约40:1的比例被卷入主气流，产生具有高力且剪切较小的明确层流薄片。

性能
1英寸High Power Flat Super Air Nozzle性能
型号 | SCFM | SLPM | 力 (lbs) | 力 (g) | dBA
HP1126 / HP1126SS | 17.5 | 495 | 1 | 454 | 82
* 力在距目标12 inch（305 mm）处测量。
* 声级在3 ft（914 mm）处测量。
* 所有测量在80 PSIG（5.5 BAR）。
* 安装0.025"（0.64 mm）垫片。

规格

• 品牌：EXAIR
• 商业型号：HP1126
• 内部型号 / SKU：PHP1126
• 产品类型：1 inch High Power Flat Super Air Nozzle™
• 气流宽度：1 inch（25 mm）
• 吹力：1 lb（454 g），在12 inch（305 mm）处测量
• 耗气量（在80 PSIG / 5.5 BAR）：17.5 SCFM（495 SLPM）
• 声级：82 dBA（在3 ft / 914 mm测量）
• 诱导比：约40:1
• 默认垫片：0.025"（0.64 mm）；可选垫片：0.020"（0.51 mm）和0.030"（0.76 mm）
• 可用材质：锌‑铝合金（最高250°F / 121°C）和Type 316不锈钢（最高1000°F / 538°C）
• 典型应用：零件清洁、切屑清除、液体吹除、冷却、输送、零件推出、纤维输送、气体辅助
