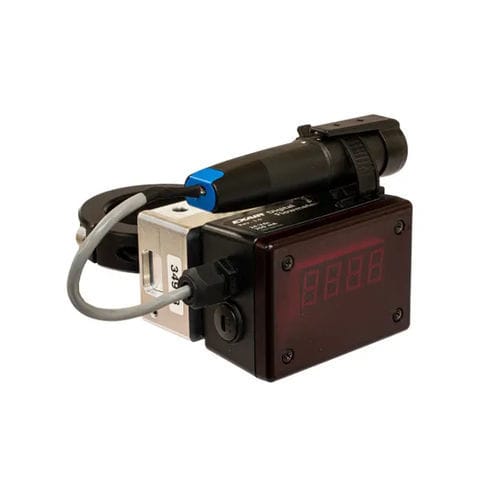

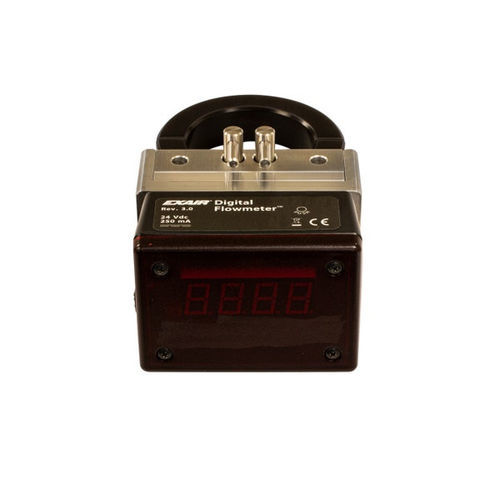

数字流量计 Model H9096 HotTap 体积压缩空气DN50-2"
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 体积
- 液体类型
- 压缩空气
- 管道直径
- DN50-2", DN100-4", DN80-3", DN65-2"1/2, DN150 - 6", DN200 - 8"
- 安装类型
- 夹合式
- 材质
- 不锈钢, 铝制, PTFE
- 通信协议
- RS485, USB
- 电源电压
- 24Vdc
- 其他特性
- 数字, 高精度, LED显示, 远距离, 带数据输入器
- 质量流量
最少: 10.2 m³/h
(360.2096 ft³/h)最多: 10,194 m³/h
(359,997.7126 ft³/h)- 工艺温度
最少: -6.67 °C
(19.99 °F)最多: 48.89 °C
(120 °F)- 工艺压力
最少: 0 bar
(0 psi)最多: 8.96 bar
(129.95 psi)- 精确度
5 %
产品介绍
产品说明
Hot Tap Digital Flowmeter™ 可在有压情况下安装，无需隔离或放空管道。装置采用双阀结构以便插入探头，且内置消音器用于收集钻孔产生的碎屑。数字显示实时显示压缩空气流量，便于识别泄漏和低效设备。无需切割、焊接、调整或校准。非库存品；发货期3–5天。NEMA 4 型号请咨询工厂。
优点
型号
配件
尺寸与流量范围（Schedule 40 管）
Model | Pipe Size | A (in) | A (mm) | Flow Range
H9095 | 2 in | 6.43 | 163 | 6–600 SCFM (10.2–1020 m3/hr)
H9096 | 2-1/2 in | 7.20 | 183 | 8–800 SCFM (13.6–1359 m3/hr)
H9097 | 3 in | 7.82 | 199 | 12–1200 SCFM
H9098 | 4 in | 8.82 | 224 | 20–2000 SCFM
H90100 | 6 in | 10.95 | 278 | 50–5000 SCFM
H90101 | 8 in | 12.95 | 329 | 100–6000 SCFM
尺寸与流量范围（铜管）
Model | Pipe Size | A (in) | A (mm) | Flow Range
H9095CU | 2 in | 6.18 | 157 | 6–600 SCFM (10.2–1020 m3/hr)
H9096CU | 2-1/2 in | 6.95 | 177 | 8–800 SCFM (13.6–1359 m3/hr)
H9097CU | 3 in | 7.45 | 189 | 10–1000 SCFM (17–1699 m3/hr)
H9098CU | 4 in | 8.45 | 215 | 20–2000 SCFM (34–3398 m3/hr)
H90100CU | 6 in | 10.45 | 265 | 40–4000 SCFM (68–6796 m3/hr)
技术参数
Hot Tap Digital Flowmeter™ 可在有压情况下安装，无需隔离或放空管道。装置采用双阀结构以便插入探头，且内置消音器用于收集钻孔产生的碎屑。数字显示实时显示压缩空气流量，便于识别泄漏和低效设备。无需切割、焊接、调整或校准。非库存品；发货期3–5天。NEMA 4 型号请咨询工厂。
优点
- 可在有压状态下安装——无需停机
- 无运动部件，维护量低
- 可选合计远程显示器和 USB 数据记录仪
- 可选 RS-485 串行输出
- 低流量下灵敏
- 无需现场校准或设置
- 包含所有安装所需组件
- 适用于 Schedule 40 铁管 2–8 in 及铜管 2–6 in 的型号
型号
- H9095–H90101：适用于 2 in 至 8 in Schedule 40 铁管
- H9095CU–H90100CU：适用于 2 in 至 6 in 铜管
- 所有型号可选公制或英制显示单位
配件
- USB 数据记录仪 — 型号 9147 可直接连接流量计；记录间隔可配置；随附软件可读取数据或导出至电子表格
- 合计远程显示器 — 远程查看当前消耗、过去24小时使用量及累计总量
- 封堵环 — 在拆卸或重新定位流量计时需要
尺寸与流量范围（Schedule 40 管）
Model | Pipe Size | A (in) | A (mm) | Flow Range
H9095 | 2 in | 6.43 | 163 | 6–600 SCFM (10.2–1020 m3/hr)
H9096 | 2-1/2 in | 7.20 | 183 | 8–800 SCFM (13.6–1359 m3/hr)
H9097 | 3 in | 7.82 | 199 | 12–1200 SCFM
H9098 | 4 in | 8.82 | 224 | 20–2000 SCFM
H90100 | 6 in | 10.95 | 278 | 50–5000 SCFM
H90101 | 8 in | 12.95 | 329 | 100–6000 SCFM
尺寸与流量范围（铜管）
Model | Pipe Size | A (in) | A (mm) | Flow Range
H9095CU | 2 in | 6.18 | 157 | 6–600 SCFM (10.2–1020 m3/hr)
H9096CU | 2-1/2 in | 6.95 | 177 | 8–800 SCFM (13.6–1359 m3/hr)
H9097CU | 3 in | 7.45 | 189 | 10–1000 SCFM (17–1699 m3/hr)
H9098CU | 4 in | 8.45 | 215 | 20–2000 SCFM (34–3398 m3/hr)
H90100CU | 6 in | 10.45 | 265 | 40–4000 SCFM (68–6796 m3/hr)
技术参数
- 精度：在空气温度20°至120°F范围内，流量为指示范围的10%–100%时，精度为读数的±5%加范围的1%
- 工作压力：Sch. 40 铁管最大 130 PSIG（其他材质或更高压力请咨询制造商）
- 输入电源：24 VDC，250 mA
- 输出阻抗：最大 600 Ω
- 接液材料：不锈钢、金、热固环氧、Viton、PTFE、铝
- 环材质：铝
- 显示：四位 LED 显示
- 响应时间：在流量高于范围30%时，对63%变化的响应时间为1秒
- 合规：CE 与 RoHS
- 注意：仅用于压缩空气和氮气
