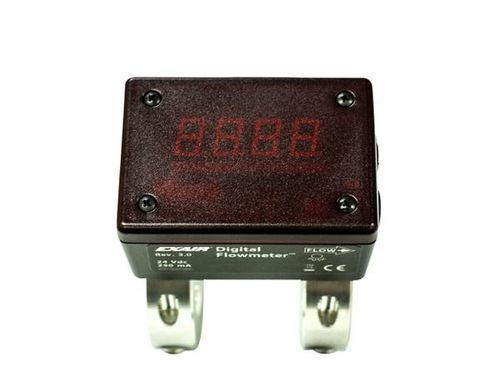

数字流量计 Model 9095时差法超声波体积压缩空气
添加到我的收藏夹
添加到产品对比表
产品规格型号
- Vvv技术
- 时差法超声波
- 类型
- 体积
- 液体类型
- 压缩空气, 用于氮
- 管道直径
- DN50-2", DN25-1", DN200 - 8", DN15-1/2", DN100-4", DN80-3", DN60-2"1/4, DN40-1"1/2, DN20-3/4", DN32-1"1/4, DN65-2"1/2, DN125-5", DN150 - 6"
- 安装类型
- 夹合式
- 材质
- 不锈钢, 铝制
- 通信协议
- USB
- 电源电压
- 24Vdc
- 保护程度
- NEMA4
- 其他特性
- 数字, LED显示, 带数据输入器, 非侵入性
- 质量流量
最多: 10,194 m³/h
(359,997.7126 ft³/h)最少: 1.7 m³/h
(60.0349 ft³/h)- 工艺温度
最多: 49 °C
(120.2 °F)最少: -7 °C
(19.4 °F)- 工艺压力
最多: 13.79 bar
(200.01 psi)最少: 0 bar
(0 psi)- 精确度
5 %
产品介绍
产品说明
EXAIR的Digital Flowmeter™为非侵入式数字流量计，提供可选数据记录功能。清晰的数字显示可实时显示SCFM或m3/hr的流量，帮助在无需切割或焊接管道的情况下识别泄漏和低效用气。可用于永久或临时安装；如需拆卸，可使用封堵环。适用于Schedule 40铸铁管（1/2"–8"）、铝管25–101 mm和铜管（最高4"）。关于NEMA 4型和特殊材料，请咨询EXAIR。
优点
型号
配件
尺寸与流量范围 - 小型 Digital Flowmeter
Series 9090 | 管径 1/2" | A in 3.31 | A mm 84 | 流量范围 1–100 SCFM (1.7–170 m3/hr)
Series 9091 | 管径 3/4" | A in 3.49 | A mm 89 | 流量范围 1–150 SCFM (1.7–255 m3/hr)
Series 9092 | 管径 1" | A in 3.87 | A mm 98 | 流量范围 2–200 SCFM (3.4–340 m3/hr)
Series 9093 | 管径 1 1/4" | A in 4.24 | A mm 108 | 流量范围 4–400 SCFM (6.8–680 m3/hr)
Series 9094 | 管径 1 1/2" | A in 4.62 | A mm 117 | 流量范围 4–400 SCFM (6.8–680 m3/hr)
Series 9091CU | 管径 3/4" | A in 3.49 | A mm 89 | 流量范围 1–150 SCFM (1.7–255 m3/hr)
Series 9092CU | 管径 1" | A in 3.68 | A mm 93 | 流量范围 2–200 SCFM (3.4–340 m3/hr)
Series 9093CU | 管径 1 1/4" | A in 3.87 | A mm 98 | 流量范围 2–200 SCFM (3.4–340 m3/hr)
Series 9094CU | 管径 1 1/2" | A in 4.24 | A mm 108 | 流量范围 4–400 SCFM (6.8–680 m3/hr)
Series 91025 | 管径 25 mm | A in 3.49 | A mm 89 | 流量范围 2–200 SCFM (3.4–340 m3/hr)
Series 91040 | 管径 40 mm | A in 4.24 | A mm 108 | 流量范围 4–400 SCFM (6.8–680 m3/hr)
尺寸与流量范围 - 大型 Digital Flowmeter
Series 9095 | 管径 2" | A in 5.34 | A mm 136 | 流量范围 6–600 SCFM (10.2–1020 m3/hr)
Series 9096 | 管径 2 1/2" | A in 6.09 | A mm 155 | 流量范围 8–800 SCFM (13.6–1359 m3/hr)
Series 9097 | 管径 3" | A in 6.71 | A mm 171 | 流量范围 12–1200 SCFM
Series 9098 | 管径 4" | A in 7.71 | A mm 196 | 流量范围 20–2000 SCFM
Series 9099 | 管径 5" | A in 8.84 | A mm 224 | 流量范围 30–3000 SCFM (51–5100 m3/hr)
Series 90100 | 管径 6" | A in 9.84 | A mm 250 | 流量范围 50–5000 SCFM
Series 90101 | 管径 8" | A in 11.84 | A mm 301 | 流量范围 100–6000 SCFM
Series 9095CU | 管径 2" | A in 5.09 | A mm 129 | 流量範囲 6–600 SCFM (10.2–1020 m3/hr)
Series 9096CU | 管径 2 1/2" | A in 5.84 | A mm 148 | 流量範囲 8–800 SCFM (13.6–1359 m3/hr)
Series 9097CU | 管径 3" | A in 6.34 | A mm 161 | 流量範囲 10–1000 SCFM (17–1699 m3/hr)
Series 9098CU | 管径 4" | A in 7.34 | A mm 186 | 流量範囲 20–2000 SCFM (34–3398 m3/hr)
Series 91050 | 管径 50 mm | A in 5.1 | A mm 129 | 流量範囲 6–600 SCFM (10.2–1020 m3/hr)
Series 91063 | 管径 63 mm | A in 5.6 | A mm 142 | 流量範囲 8–800 SCFM (13.6–1359 m3/hr)
Series 91076 | 管径 76 mm | A in 6.3 | A mm 161 | 流量範囲 10–1000 SCFM (17–1699 m3/hr)
Series 91101 | 管径 101 mm | A in 7.3 | A mm 186 | 流量範囲 20–2000 SCFM (34–3398 m3/hr)
技术规格
EXAIR的Digital Flowmeter™为非侵入式数字流量计，提供可选数据记录功能。清晰的数字显示可实时显示SCFM或m3/hr的流量，帮助在无需切割或焊接管道的情况下识别泄漏和低效用气。可用于永久或临时安装；如需拆卸，可使用封堵环。适用于Schedule 40铸铁管（1/2"–8"）、铝管25–101 mm和铜管（最高4"）。关于NEMA 4型和特殊材料，请咨询EXAIR。
优点
- 安装快捷——无需切割、焊接、校准或中断流量
- 可选合计远程显示器和USB数据记录器，便于记录与远程查看
- 无活动部件——维护量低
- 对低流量敏感，测量可靠
- 包含安装所需全部部件
- 提供广泛尺寸（铸铁、铜、铝）选择
型号
- 铸铁管（Sch. 40）适用型号：1/2"至8"
- 铜管适用型号：3/4"至4"
- 铝管适用型号：25 mm至101 mm
- 所有型号可指定公制或英制显示
- 可选带或不带钻孔导向件的型号
配件
- USB数据记录器（型号9147）：直接连接至Digital Flowmeter；记录频率可配置为每秒一次至每12小时一次；可用随附软件读取或导出至电子表格。
- 合计远程显示器：远程查看当前用量、过去24小时用量及累计总用量。
- 钻孔导向套件：精确定位流量计探针所需的管孔位置。
- 封堵环：在拆卸或移动流量计时必需。
尺寸与流量范围 - 小型 Digital Flowmeter
Series 9090 | 管径 1/2" | A in 3.31 | A mm 84 | 流量范围 1–100 SCFM (1.7–170 m3/hr)
Series 9091 | 管径 3/4" | A in 3.49 | A mm 89 | 流量范围 1–150 SCFM (1.7–255 m3/hr)
Series 9092 | 管径 1" | A in 3.87 | A mm 98 | 流量范围 2–200 SCFM (3.4–340 m3/hr)
Series 9093 | 管径 1 1/4" | A in 4.24 | A mm 108 | 流量范围 4–400 SCFM (6.8–680 m3/hr)
Series 9094 | 管径 1 1/2" | A in 4.62 | A mm 117 | 流量范围 4–400 SCFM (6.8–680 m3/hr)
Series 9091CU | 管径 3/4" | A in 3.49 | A mm 89 | 流量范围 1–150 SCFM (1.7–255 m3/hr)
Series 9092CU | 管径 1" | A in 3.68 | A mm 93 | 流量范围 2–200 SCFM (3.4–340 m3/hr)
Series 9093CU | 管径 1 1/4" | A in 3.87 | A mm 98 | 流量范围 2–200 SCFM (3.4–340 m3/hr)
Series 9094CU | 管径 1 1/2" | A in 4.24 | A mm 108 | 流量范围 4–400 SCFM (6.8–680 m3/hr)
Series 91025 | 管径 25 mm | A in 3.49 | A mm 89 | 流量范围 2–200 SCFM (3.4–340 m3/hr)
Series 91040 | 管径 40 mm | A in 4.24 | A mm 108 | 流量范围 4–400 SCFM (6.8–680 m3/hr)
尺寸与流量范围 - 大型 Digital Flowmeter
Series 9095 | 管径 2" | A in 5.34 | A mm 136 | 流量范围 6–600 SCFM (10.2–1020 m3/hr)
Series 9096 | 管径 2 1/2" | A in 6.09 | A mm 155 | 流量范围 8–800 SCFM (13.6–1359 m3/hr)
Series 9097 | 管径 3" | A in 6.71 | A mm 171 | 流量范围 12–1200 SCFM
Series 9098 | 管径 4" | A in 7.71 | A mm 196 | 流量范围 20–2000 SCFM
Series 9099 | 管径 5" | A in 8.84 | A mm 224 | 流量范围 30–3000 SCFM (51–5100 m3/hr)
Series 90100 | 管径 6" | A in 9.84 | A mm 250 | 流量范围 50–5000 SCFM
Series 90101 | 管径 8" | A in 11.84 | A mm 301 | 流量范围 100–6000 SCFM
Series 9095CU | 管径 2" | A in 5.09 | A mm 129 | 流量範囲 6–600 SCFM (10.2–1020 m3/hr)
Series 9096CU | 管径 2 1/2" | A in 5.84 | A mm 148 | 流量範囲 8–800 SCFM (13.6–1359 m3/hr)
Series 9097CU | 管径 3" | A in 6.34 | A mm 161 | 流量範囲 10–1000 SCFM (17–1699 m3/hr)
Series 9098CU | 管径 4" | A in 7.34 | A mm 186 | 流量範囲 20–2000 SCFM (34–3398 m3/hr)
Series 91050 | 管径 50 mm | A in 5.1 | A mm 129 | 流量範囲 6–600 SCFM (10.2–1020 m3/hr)
Series 91063 | 管径 63 mm | A in 5.6 | A mm 142 | 流量範囲 8–800 SCFM (13.6–1359 m3/hr)
Series 91076 | 管径 76 mm | A in 6.3 | A mm 161 | 流量範囲 10–1000 SCFM (17–1699 m3/hr)
Series 91101 | 管径 101 mm | A in 7.3 | A mm 186 | 流量範囲 20–2000 SCFM (34–3398 m3/hr)
技术规格
- 精度：在20°–120°F（约-7°至49°C）空气温度下，流量在指示范围的10%至100%时，精度为读数的5%加范围的1%。
- 工作压力：Sch. 40铸铁管及3"以下Type L铜管最大200 PSIG；其他材料及更高压力请咨询EXAIR。
- 输入电源：24 VDC，250 mA
- 输出电阻：最大600 Ohm
- 接液材质：不锈钢、金、热固环氧树脂和Viton
- 环材质：铝
- 显示：四位LED显示
- 响应时间：在流量超过范围30%时，1秒达到变化值的63%
- 符合性：CE和RoHS
- 注：仅供压缩空气和氮气使用。
