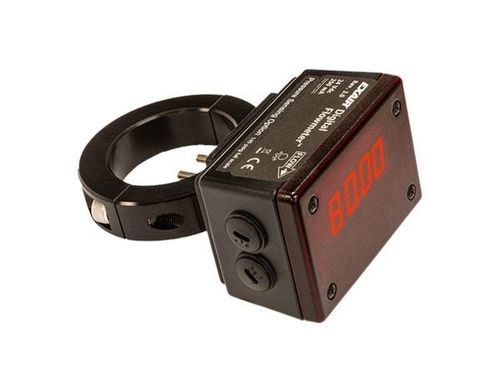

压力感应流量计 Model P9097CU体积用于氮压缩空气
添加到我的收藏夹
添加到产品对比表
产品规格型号
- Vvv技术
- 压力感应
- 类型
- 体积
- 液体类型
- 压缩空气, 用于氮
- 管道直径
- DN50-2", DN100-4", DN80-3", DN65-2"1/2, DN125-5", DN150 - 6", DN200 - 8"
- 安装类型
- 夹合式
- 材质
- 不锈钢
- 通信协议
- 4-20 mA
- 保护程度
- NEMA4
- 其他特性
- 数字, 带显示器, LED显示, 带数据输入器, 非侵入性, 压力测量
- 工艺压力
最多: 13.79 bar
(200.01 psi)最少: 0 bar
(0 psi)
产品介绍
概述
EXAIR 的 Pressure Sensing Digital Flowmeter™ 可同时测量管内压力与压缩空气流量（SCFM 或 m3/hr），并可选配数据记录功能。无需切割、焊接、调整或校准即可永久或临时安装在压缩空气管道上；多数型号提供封堵环以便拆卸。适用于 2"–8" Schedule 40 铁管、50–101 mm 铝管和 2"–4" Type L 铜管。通常 3–5 天发货；有关 NEMA 4 型号请咨询工厂。
优势
型号
附件
尺寸与流量范围 – Schedule 40 铁管
Series: P9095 | Pipe Size: 2" | in: 5.34 | mm: 136 | Flow Range: 6-600 SCFM (10.2-1020 m3/hr)
Series: P9096 | Pipe Size: 2 1/2" | in: 6.09 | mm: 155 | Flow Range: 8-800 SCFM (13.6-1359 m3/hr)
Series: P9097 | Pipe Size: 3" | in: 6.71 | mm: 171 | Flow Range: 12-1200 SCFM
Series: P9098 | Pipe Size: 4" | in: 7.71 | mm: 196 | Flow Range: 20-2000 SCFM
Series: P9099 | Pipe Size: 5" | in: 8.84 | mm: 224 | Flow Range: 30-3000 SCFM (51-5100 m3/hr)
Series: P90100 | Pipe Size: 6" | in: 9.84 | mm: 250 | Flow Range: 50-5000 SCFM
Series: P90101 | Pipe Size: 8" | in: 11.84 | mm: 301 | Flow Range: 100-6000 SCFM
尺寸与流量范围 – Type L 铜管
Series: P9095CU | Pipe Size: 2" | in: 5.09 | mm: 129 | Flow Range: 6-600 SCFM (10.2-1020 m3/hr)
Series: P9096CU | Pipe Size: 2 1/2" | in: 5.84 | mm: 148 | Flow Range: 8-800 SCFM (13.6-1359 m3/hr)
Series: P9097CU | Pipe Size: 3" | in: 6.34 | mm: 161 | Flow Range: 10-1000 SCFM (17-1699 m3/hr)
尺寸与流量范围 – 铝管
Series: P91050 | Pipe Size: 50mm | in: 5.1 | mm: 129 | Flow Range: 6-600 SCFM (10.2-1020 m3/hr)
Series: P91063 | Pipe Size: 63mm | in: 5.6 | mm: 142 | Flow Range: 8-800 SCFM (13.6-1359 m3/hr)
Series: P91076 | Pipe Size: 76mm | in: 6.3 | mm: 161 | Flow Range: 10-1000 SCFM (17-1699 m3/hr)
Series: P91101 | Pipe Size: 101mm | in: 7.3 | mm: 186 | Flow Range: 20-2000 SCFM (34-3398 m3/hr)
技术规格
EXAIR 的 Pressure Sensing Digital Flowmeter™ 可同时测量管内压力与压缩空气流量（SCFM 或 m3/hr），并可选配数据记录功能。无需切割、焊接、调整或校准即可永久或临时安装在压缩空气管道上；多数型号提供封堵环以便拆卸。适用于 2"–8" Schedule 40 铁管、50–101 mm 铝管和 2"–4" Type L 铜管。通常 3–5 天发货；有关 NEMA 4 型号请咨询工厂。
优势
- 安装无需切割或焊接
- 可选累加远程显示器和 USB 数据记录器
- 可快速切换压力、SCFM 和 m3/hr 显示
- 所有型号可选择压力、米制或英制显示
- 无运动部件；在低流量下也敏感
- 无需校准或设置
- 包含安装所需全部组件
- 有适用于 2"–8" Sch.40 铁管、25–101 mm 铝管和 2"–4" 铜管的型号
型号
- 系列 P9095–P90101：适用于 2" 至 8" Schedule 40 铁管
- 系列 P91050–P91101：适用于 50 mm 至 101 mm 铝管
- 系列 P9095CU–P9097CU：适用于 2" 至 4" Type L 铜管
- 所有型号均可指定压力、米制或英制显示
- 可选带或不带钻孔导向件的型号
附件
- USB 数据记录器 — 型号 9147：直接连接至数字流量计；记录间隔可配置，从每秒一次到每 12 小时一次；附带软件可读取数据或导入表格
- 累加远程显示器 — 远程查看流量计数据：当前气体消耗、前 24 小时使用量和累计总使用量
- 钻孔导向件套件 — 确保为探头钻孔的精确定位
- 封堵环 — 若需拆卸或重新定位流量计则必需
尺寸与流量范围 – Schedule 40 铁管
Series: P9095 | Pipe Size: 2" | in: 5.34 | mm: 136 | Flow Range: 6-600 SCFM (10.2-1020 m3/hr)
Series: P9096 | Pipe Size: 2 1/2" | in: 6.09 | mm: 155 | Flow Range: 8-800 SCFM (13.6-1359 m3/hr)
Series: P9097 | Pipe Size: 3" | in: 6.71 | mm: 171 | Flow Range: 12-1200 SCFM
Series: P9098 | Pipe Size: 4" | in: 7.71 | mm: 196 | Flow Range: 20-2000 SCFM
Series: P9099 | Pipe Size: 5" | in: 8.84 | mm: 224 | Flow Range: 30-3000 SCFM (51-5100 m3/hr)
Series: P90100 | Pipe Size: 6" | in: 9.84 | mm: 250 | Flow Range: 50-5000 SCFM
Series: P90101 | Pipe Size: 8" | in: 11.84 | mm: 301 | Flow Range: 100-6000 SCFM
尺寸与流量范围 – Type L 铜管
Series: P9095CU | Pipe Size: 2" | in: 5.09 | mm: 129 | Flow Range: 6-600 SCFM (10.2-1020 m3/hr)
Series: P9096CU | Pipe Size: 2 1/2" | in: 5.84 | mm: 148 | Flow Range: 8-800 SCFM (13.6-1359 m3/hr)
Series: P9097CU | Pipe Size: 3" | in: 6.34 | mm: 161 | Flow Range: 10-1000 SCFM (17-1699 m3/hr)
尺寸与流量范围 – 铝管
Series: P91050 | Pipe Size: 50mm | in: 5.1 | mm: 129 | Flow Range: 6-600 SCFM (10.2-1020 m3/hr)
Series: P91063 | Pipe Size: 63mm | in: 5.6 | mm: 142 | Flow Range: 8-800 SCFM (13.6-1359 m3/hr)
Series: P91076 | Pipe Size: 76mm | in: 6.3 | mm: 161 | Flow Range: 10-1000 SCFM (17-1699 m3/hr)
Series: P91101 | Pipe Size: 101mm | in: 7.3 | mm: 186 | Flow Range: 20-2000 SCFM (34-3398 m3/hr)
技术规格
- 精度：PRESSURE：±2 PSIG 最大（68°F 时 ± PSIG）
- 工作压力：Sch. 40 铁管及小于 3" 的 Type L 铜管最大 200 PSIG；其它材质或更高压力请咨询 EXAIR
- 输入电源：24 VDC，250 mA
- 输出阻抗：最大 600 欧姆
- 润湿材料：不锈钢、镀金、热固环氧及 Viton
- 环材质：铝
- 显示：四位 LED 显示
- 响应时间：对于超过范围 30% 的流量，达到数值变化 63% 所需 1 秒
- 压力范围：0–145 PSIG 工作范围；最大 200 PSIG；mA 输出满量程 145 PSIG
- 合规：CE 与 RoHS
- 注意：仅用于压缩空气和氮气
